Високонапонски ДЦ минијатурни прекидач

СИБ5-40П високонапонски ДЦ минијатурни прекидач, који испоручује кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, обезбеђује заштиту кола од 1 500 В ДЦ.
Кључне карактеристике
• Могућност високог напона: једнополни 500 В ДЦ, до 1500 В ДЦ—мање жица, нижа цена.
• Неполаризована, двосмерна заштита за бржу и лакшу инсталацију.
• Двоструки контакти са изузетно широким контактним размаком за врхунску сигурност.
• Идеално за комбиноване кутије једносмерне струје у фотонапонским системима.

Пошаљи упит

Опис производа

СГБ5-40П високонапонски ДЦ минијатурни прекидач испоручен из Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је 1500 В ДЦ, двосмерни и неполаризовани минијатурни прекидач са прекидом од 1,5 кА, идеалан за ПВ, БЕСС и заштита ЕВ пуњача.

Карактеристично

микро-мреже.
Неполарна, двосмерна заштита;
Заштита од преоптерећења;
Кратки лук;
Заштита од кратког споја;
Висока прекидна способност;

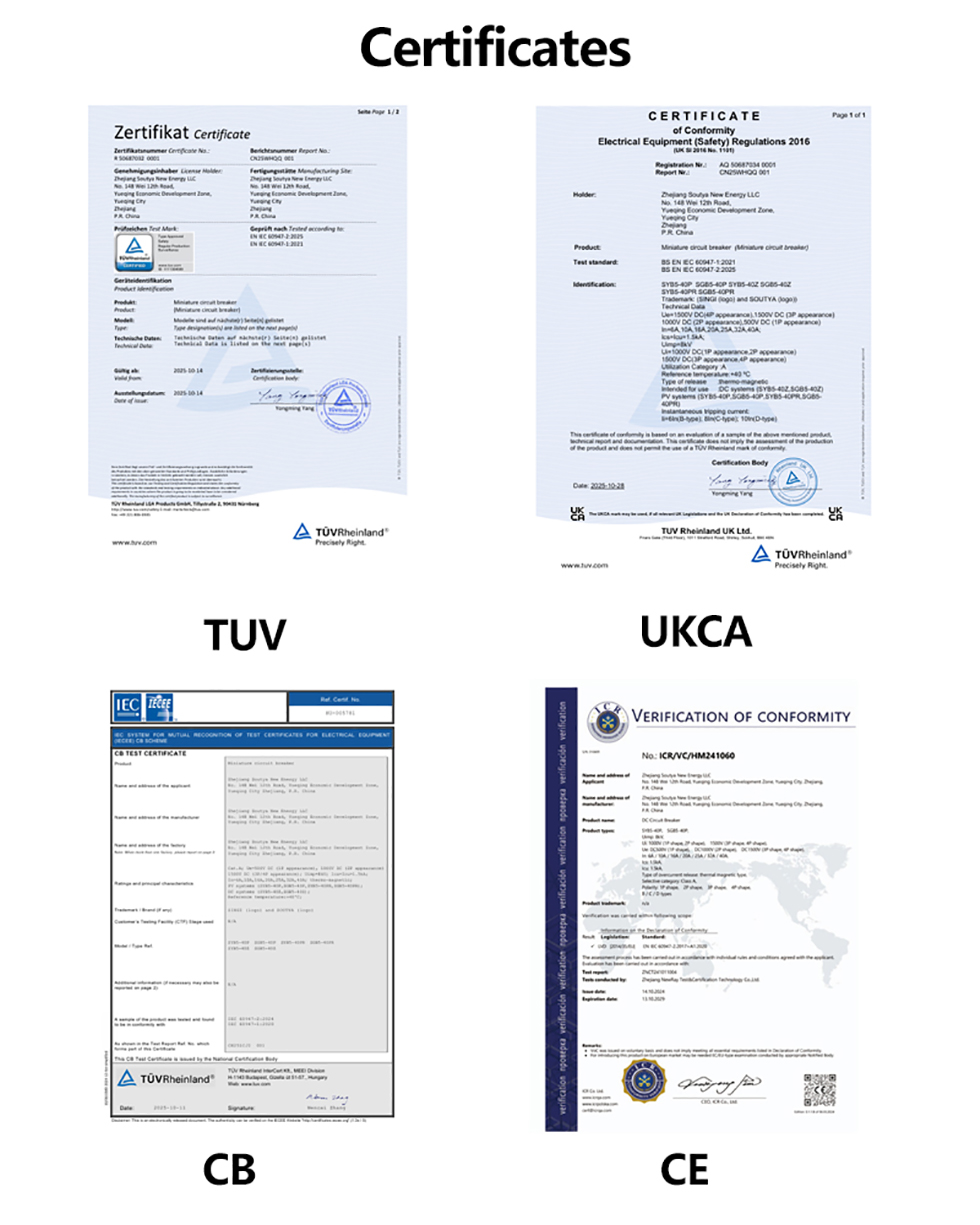

Сертификати: ЦБ, ЦЕ, ТУВ, УКЦА

Сценарији примене

СГБ5-40П високонапонски ДЦ минијатурни прекидач који штеди простор, сигурна, двосмерна заштита за системе обновљиве енергије од 1 500 В ДЦ—ПВ, складиштење, ЕВ пуњачи и ДЦ

1. ПВ ДЦ комбиноване кутије

– 1500 В ДЦ дозвољава дуже жице, смањујући број комбинатори; двосмерна заштита управља ноћним кретањем уназад струје.

2. Комерцијалне / стамбене полице за батерије

– Неполаризовано ожичење поједностављује паралелно или замену батерије модули; термално-магнетно окидање брзо изолује грешке пуњења/пражњења.

3. 150 кВ+ ДЦ станице за брзо пуњење

– Дизајн ДИН шине ширине 18 мм одговара компактним ормарићима за пуњење; 1,5 кА прекидни капацитет обезбеђује интерну магистралу једносмерне струје.

4. ДЦ микро-мреже и дистрибуција једносмерне струје у центрима података

– Штити струјна кола од 750 В / 1 000 В / 1 500 В ДЦ; Б, Ц или Д криве одговарају различитим профилима оптерећења.

5. ПВ на великим висинама или на отвореном

– Ради од -30 °Ц до +70 °Ц без смањења снаге до 2 000 м надморска висина, погодна за оштре средине.

Тецхницал Параметер

Модел		СГБ5-40П
Поле		1П	2П	3П	4П
Називни радни напон Уе		500ВДЦ	1000ВДЦ	1500ВДЦ	1500ВДЦ

Максимална струја оквира		40А
Називна струја Ин		6А, 10А, 16А, 20А, 25А, 32А, 40А
Називни напон изолације Уи		1000ВДЦ		1500ВДЦ
Називни импулсни отпорни напон Уимп		8кВ

Карактеристике окидања		Б/Ц/Д
Тип окидања		Термо-магнетна
Оперативни прекидни капацитет Ицс		1,5 кА (ДЦ)

Крајњи прекидни капацитет лцу		1,5 кА (ДЦ)
Елецтрицал Лифе
Стварна просечна вредност		У просеку 1000 пута
Стандардна специфицирана вредност		300Тимес
Мецханицал Лифе
Стварна просечна вредност		≥15000 пута
Стандардна специфицирана вредност		9700Тимес
Категорија пренапона		Ⅲ
Степен загађења		3
Ниво заштите		ИП40; Терминала ИП20
Отпорност на влагу и топлоту		Категорија2
Релативна влажност		≤95%
Отпорност на вибрације		Према ИЕЦ60068-2-6
Параметри отпорности на механичке ударе		Према ИЕЦ60068-2-27

Виринг Цапацити		2,5~35мм²
Момент ожичења		3.0Нм
Радна температура околине		-30℃~+70℃
Температура околине складиштења		-40℃~+85℃
Метод инсталације		ДИН35
Висина		≤2000м
Тежина		0,13 кг/пол
Димензија	Дужина	108мм

	Ширина	18мм	36мм	54мм	72мм
	Висина	Мак 78мм
Пакет	Ком./Бок	12	6	4	3

	Кутија/картон	10
	Картон/палета	80
Складиштење		Производ треба чувати у добро проветреном складишту, са релативна влажност не прелази 80% и температура околине треба да буде између -40℃ и +80℃. Додатно, не би требало да буде присутни кисели, алкални или корозивни гасови.

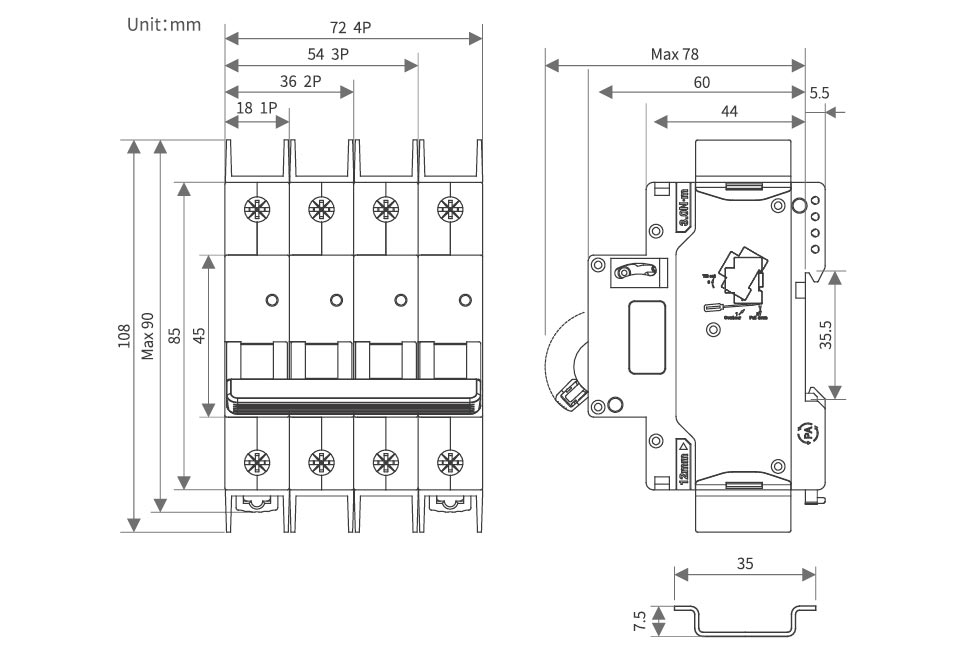

Изглед и уградне димензије

High Voltage DC Miniature Circuit Breaker

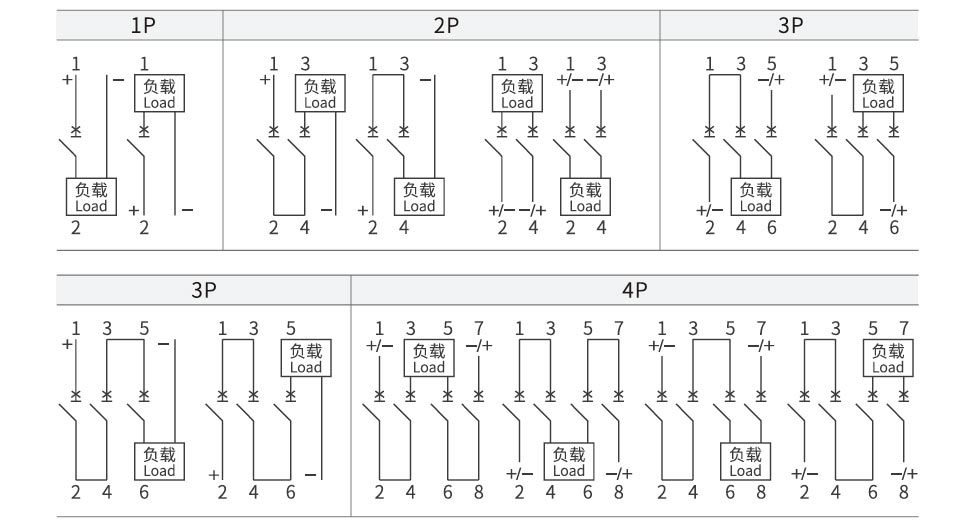

ДЦ дијаграм ожичења

High Voltage DC Miniature Circuit Breaker

Фактор смањења вредности

Табела фактора смањења температуре

Температура	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Коефицијент називне радне струје	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30℃	40℃	45℃	50℃	Ночьу 55°Ц	60℃	ден: 65°Ц	70℃
Коефицијент називне радне струје	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Табела фактора смањења надморске висине

Висина /м	2000	3000	4000	5000
Називна радна струја коефицијент	1	0.96	0.91	0.86
Називни радни коефицијент напона	1	1	1	1
Номинална фреквенција снаге коефицијент отпорног напона	1	0.9	0.82	0.71
Називни коефицијент отпорности на импулс	1	0.9	0.82	0.71
Називни гранични капацитет сегмента кратког споја и електрични век Коефицијент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Табела фактора смањења снаге за упоредну инсталацију МЦБС-а

Но.оф МЦБ	1	2~3	4~5	6~8	9~10
Ин≤25А коефицијент	1	0.96	0.9	0.8	0.7
32А≤Ин≤63А коефицијент	1	0.92	0.8	0.7	0.6

Прибор

МКС помоћни уређај за отпуштање
Називни контролни напон Ус	ДЦ:24~48В АЦ:110~230В
Максимално време окидања	<10мс
Отпор намотаја	5Ω
Гранична струја	≥1.6А
Мецханицал Лифе	10000 пута
Елецтрицал Лифе	4000 пута
Момент ожичења	0,8Н ·м
Могућност ожичења	1,0 мм² Тврда жица
	1,0 мм² Мека жица са терминалним ушицама
Опсег радне температуре	-30℃~+70℃


Услови животне средине	Не би требало да буде експлозивно опасних материја, нити штетних гасови или проводљива прашина који могу кородирати или оштетити изолацију
Скупштинска позиција	Са леве стране прекидача

Услови уградње	Монтажа на стандардну шину ДИН35мм

Помоћни контакт ОФ
Капацитет прекидања контакта	АЦ13:ле=3А;Уе=250В
	АЦ15:ле=2А;Уе=250В
	ДЦ12:ле=0.5А;Уе=110В
Минимални радни напон	5В


Минимална радна струја	10мА


Називни напон изолације	500В
Називна ограничена струја кратког споја Ик	1000А
Уговорена струја грејања Итх	4А
Мецханицал Лифе	10000 пута
Елецтрицал Лифе	4000 пута
Момент ожичења	0,8Н ·м
Могућност ожичења	1.0мм²
Број контаката	1 нормално отворен, 1 нормално затворен

Опсег радне температуре	-30℃~+70℃
Услови животне средине	Не би требало да буде експлозивно опасних материја, нити штетних гасови или проводљива прашина који могу кородирати или оштетити изолацију

Скупштинска позиција	Са леве стране прекидача

Услови уградње	Монтажа на стандардну шину ДИН 35 мм
