ДЦ минијатурни прекидач

СИБ5-80 ДЦ минијатурни прекидач, који је испоручио кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, обезбеђује заштиту за АЦ 230/400В и ДЦ 300~1200В кола.
Кључне карактеристике
▶ Уобичајено за АЦ и ДЦ (АЦ230/400В、 ДЦ300~1200В)
▶ Нема разлике у позитивном или негативном поларитету, двосмерна заштита, лакша за инсталацију.
▶ Кратки лук великог прекида, већа сигурност.

Пошаљи упит

Опис производа

СИБ5-80 ДЦ минијатурни прекидач, испоручен из Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је 300–1200 В ДЦ и 230/400 В АЦ двосмерни и неполаризовани минијатурни прекидач, са 10 КА АЦ / 6КА ДЦ прекидна способност, дизајнирана за високонапонску заштиту у ПВ системи, системи за складиштење енергије батерија (БЕСС) и електрично возило опрема за пуњење.

Карактеристично

Заштита од кратког споја, заштита од преоптерећења
Максимални прекидни капацитет: 10 КА АЦ / 6КА ДЦ
Неполарна, двосмерна заштита
Кратки лук
Материјал отпоран на пламен

Сценарији примене

1. Стамбене и комерцијалне ПВ комбиноване кутије

Штити 300–1200 В ДЦ стринг улазе и 230 В/400 В АЦ инвертерске излазе; једнополна ширина удвостручује густину у малим кућиштима.

2.ПВ-батеријски хибридни инвертори

Двосмерни, неполаризовани прекидач на 300–1200 В ДЦ батеријској магистрали струје пуњења и пражњења без поновног ожичења.

3. Мали ДЦ ЕВ пуњачи (≤ 20 кВ)

600–1200 В ДЦ заштита излазне магистрале; Прекид од 6 кА уклања грешке лука током плуг-ин/оут догађаји.

4. Телеком & дата-центар ДЦ сталци

Комбинације полова штите 48 В/240 В/380 В сервере или УПС гране до 1200 В ДЦ; Монтажа на ДИН шину штеди простор у ормару.

5.Нисконапонске ДЦ микро мреже

380–1200 В ДЦ дистрибуција за ЛЕД осветљење, вентилаторе или пумпе; Б/Ц/Д криве одговарају различитим карактеристикама оптерећења.

6. Оштре локације или локације на великој надморској висини

-30 °Ц до +70 °Ц, без смањења до 2 000 м, одговара ИП66 кућиштима за надстрешнице за аутомобиле, агронапонска постројења и постројења на крововима.

Тецхницал Параметер

Модел		СГБ5-80

Поле		1П	2П	3П	4П
Називни радни напон Уе		230ВАЦ	400ВАЦ	400ВАЦ	400ВАЦ
		300ВДЦ	600ВДЦ	900ВДЦ	120ВДЦ
Максимална струја оквира		80А
Називна струја Ин		6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А
Називни напон изолације Уи		690ВАЦ
		600В ДЦ 900ВДЦ 1200ВДЦ
Називни импулсни отпорни напон Уимп		8кВ

Карактеристике окидања		Б/Ц/Д
Тип окидања		Термо-магнетна
Ицс Оперативни прекидни капацитет лцс		7,5 кА (АЦ) 6 кА (ДЦ)
Ицу Ултимате прекидна способност лцу		10кА(АЦ)6кА(ДЦ)
Елецтрицал Лифе
Стварна просечна вредност		Просечно 4000 пута (АЦ) 1000 пута (ДЦ)

Стандардна специфицирана вредност		1500 пута (АЦ) 300 пута (ДЦ)

Мецханицал Лифе
Стварна просечна вредност		≥15000 пута
Стандардна специфицирана вредност		8500 пута (АЦ) 9700 пута (ДЦ)

Категорија пренапона		Ⅲ
Степен загађења		3
Ниво заштите		ИП40; Терминала ИП20
Отпорност на влагу и топлоту		Категорија 2
Релативна влажност		≤95%
Отпорност на вибрације		Основа ИЕЦ60068-2-6
Параметри отпорности на механичке ударе		Основа ИЕЦ60068-2-27

Виринг Цапацити		25~35мм²
Момент ожичења		3.0Нм
Радна температура околине		-30℃~+70℃
Температура околине складиштења		-40℃~+85℃
Метод инсталације		ДИН35
Висина		≤2000м
Тежина		0,13 кг/пол
Димензија	Дужина	85мм
	Ширина	18мм	36мм	54мм	72мм
	Висина	Мак78мм
Пакет	Ком./Бок	12	6	4	3
	Кутија/картон	10
	Картон/палета	80
Складиштење		Производ треба чувати у добро проветреном складишту, са релативна влажност не прелази 80% и температура околине треба да буде између -40℃ и +80℃. Додатно, не би требало да буде присутни кисели, алкални или корозивни гасови.

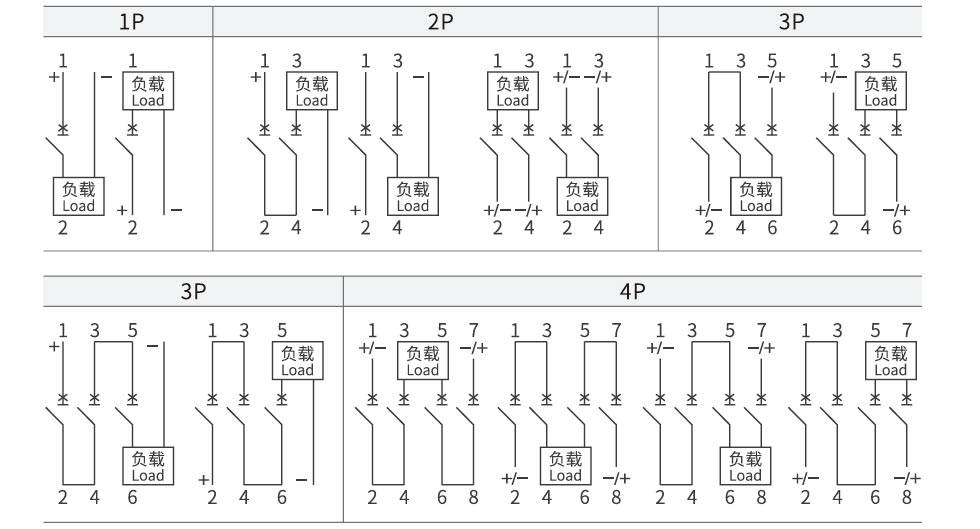

ДЦ дијаграм ожичења

DC Miniature Circuit Breaker

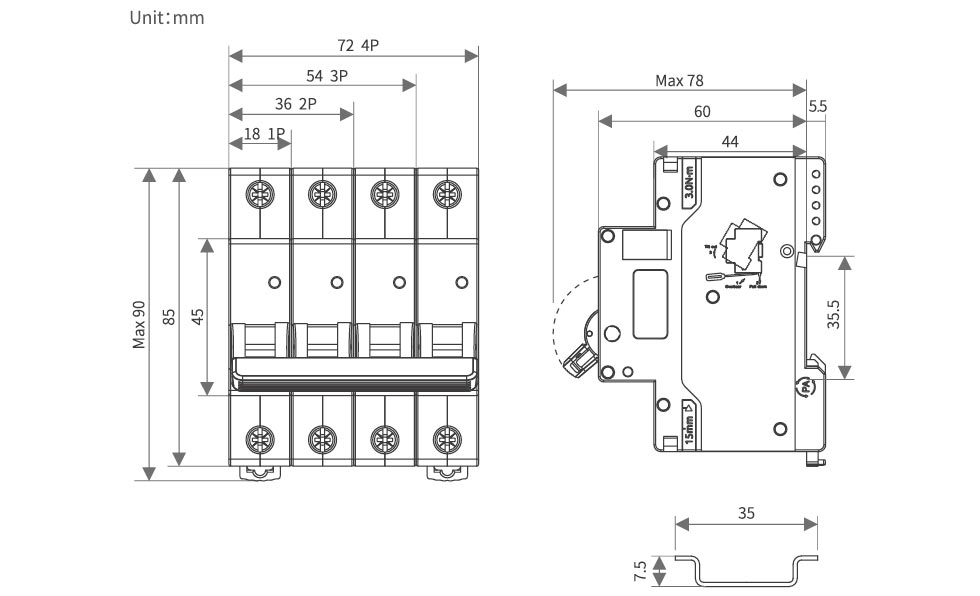

Изглед и уградне димензије

DC Miniature Circuit Breaker

Фактор смањења вредности

Табела фактора смањења температуре

Температура	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Коефицијент номиналне радне струје	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30℃	40℃	45℃	50℃	Ночьу 55°Ц	60℃	ден: 65°Ц	70℃
Коефицијент номиналне радне струје	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Табела фактора смањења надморске висине

Висина /м	2000	3000	4000	5000
Називна радна струја коефицијент	1	0.96	0.91	0.86
Називни радни коефицијент напона	1	1	1	1
Номинална фреквенција снаге коефицијент отпорног напона	1	0.9	0.82	0.71
Називни коефицијент отпорности на импулс	1	0.9	0.82	0.71
Називни гранични капацитет сегмента кратког споја и електрични век Коефицијент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Табела фактора смањења снаге за упоредну инсталацију МЦБС-а

Но.оф МЦБ	1	2~3	4~5	6~8	9~10
Ин≤25А коефицијент	1	0.96	0.9	0.8	0.7
32А≤Ин≤63А коефицијент	1	0.92	0.8	0.7	0.6
80А≤Ин≤125А коефицијент	1	0.9	0.8	0.7	/

Прибор

МКС помоћни уређај за ослобађање
Називни контролни напон Ус	ДЦ:24~48В АЦ:110~230В
Максимално време окидања	<10мс
Отпор намотаја	50
Гранична струја	≥1.6А
Мецханицал Лифе	10000 пута
Елецтрицал Лифе	4000 пута
Момент ожичења	0,8Н ·м
Могућност ожичења	1,0 мм² Тврда жица
	1,0 мм² Мека жица са терминалним ушицама
Опсег радне температуре	-30℃~+70℃


Услови животне средине	Не би требало да буде експлозивно опасних материја, нити штетних гасови или проводљива прашина који могу кородирати или оштетити изолацију
Скупштински положај	Са леве стране прекидача

Услови уградње	Монтажа на стандардну шину ДИН35мм

Помоћни контакт ОФ
Капацитет прекидања контакта	АЦ13:ле=3А;Уе=250В
	АЦ15:ле=2А;Уе=250В
	ДЦ12:ле=0.5А;Уе=110В
Минимални радни напон	5В
Минимална радна струја	10мА
Називни напон изолације	500В
Називна ограничена струја кратког споја	1000А
Уговорена струја грејања Итх	4А
Мецханицал Лифе	10000 (пута)
Елецтрицал Лифе	4000 (пута)
Момент ожичења	0,8Н ·м
Могућност ожичења	1.0мм²
Број контаката	1 нормално отворен, 1 нормално затворен

Опсег радне температуре	-30℃~+70℃


Услови животне средине	Не би требало да буде експлозивно опасних материја, нити штетних гасови или проводљива прашина који могу кородирати или оштетити изолацију
Скупштински положај	Са леве стране прекидача

Услови уградње	Монтажа на стандардну шину ДИН 35 мм
