ПВ Мониторинг Бок

СИЦМ7 ПВ кутија за надгледање ИП65 кућишта, коју испоручује кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, укључује наменски сакупљач података за платформу за управљање надзором фотонапонских система и система за складиштење енергије. То омогућава Агрегација интерфејса, конверзија протокола, прикупљање података, складиштење података, централизовано праћење и централизовано одржавање различитих уређаја у оквиру фотонапонских система и система за складиштење енергије.

Мрежне апликације

Применљиво за фотонапонске и системе за складиштење енергије:

1. Подржава рад близу краја преко мобилне апликације преко уграђеног ВЛАН-а.
2. Подржава умрежавање путем Рс485:
- Повезује се на Хуавеи претвараче, ПИД и друге уређаје.
- Повезује се на претвараче треће стране, инструменте за праћење животне средине, подстанице са кутијама (СТС) и бројила користећи стандардни Модбус-РТУ протокол. - Повезује се на бројила користећи ДЛ/Т645 протокол.
- Повезује се са уређајима користећи стандардни ИЕЦ103 протокол.
3. Подржава умрежавање преко Етхернета за повезивање претварача, паметних контролера за складиштење енергије (Смарт ПЦС), интелигентних системи за складиштење енергије у низу, МБУС ЦЦО и СТС.
4. Подржава МБУС умрежавање за повезивање Хуавеи инвертера и ПИД-ПВБОКС-а који подржавају МБУС комуникацију.
5. Подржава редундантно умрежавање у два нивоа за поуздан пренос.
6. Подржава везу са системима управљања:
- Повезује се са системима управљања или уређајима трећих страна користећи Модбус-ТЦП протокол преко жичане или бежичне мреже.
- Повезује се са системима управљања или уређајима трећих страна користећи ИЕЦ104 протокол преко жичане мреже у локалној мрежи.
- Повезује се са системима управљања или уређајима трећих страна користећи ГООСЕ протокол преко жичане мреже.

Напомена:
Не подржава умрежавање преко 4Г/3Г/2Г или ЛТЕ приватних мрежа за повезивање са системима управљања користећи ИЕЦ104 протокол.

Типични сценарији умрежавања

Подржава умрежавање оптичким прстеном, оптичко умрежавање и умрежавање у облику звезде Етхернет.

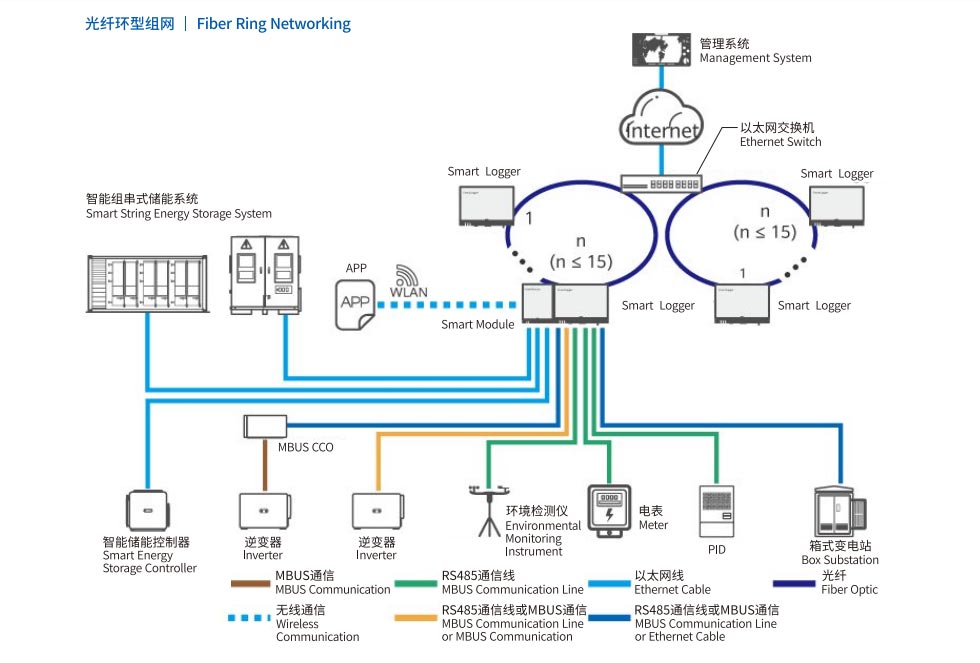

1. Фибер Ринг Нетворкинг

Напомена:
Мрежа оптичких прстенова састављена од СмартЛоггер-а може повезати до 15 СмартЛоггер-а, од којих се сваки може повезати на претварачи, инструменти за праћење животне средине, бројила и други уређаји.
Оптички прекидач мора да подржава стандардни РСТП протокол и да буде омогућен. Поставите приоритет моста прекидача већи од 0к8000 СмартЛоггер-а (препоручено: 0к7000; што је нижа вредност, већи је приоритет моста). Конфигурација методу за РСТП и приоритет моста треба консултовати са произвођачем. Ако прекидач не подржава РСТП, мрежа са оптичким прстеном мора бити конвертована у топологију ланца или звезда.
Вишеструке мреже са оптичким прстеном могу се агрегирати преко Етхернет прекидача и затим повезати на систем управљања.

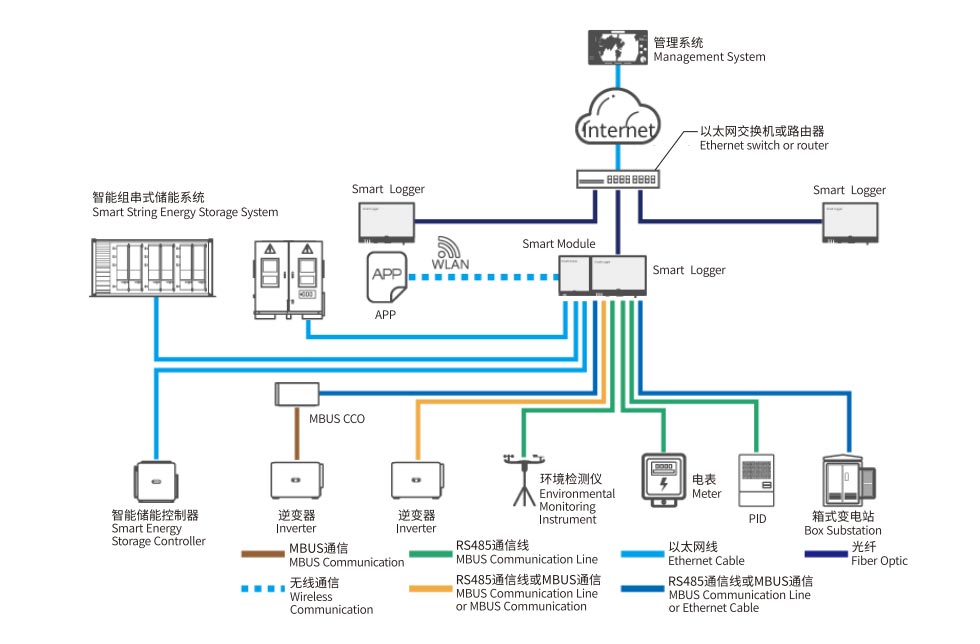

2. Фибер или Етхернет Стар Нетворкинг

Напомена:
Више СмартЛоггер-а може бити агрегирано преко Етхернет прекидача и затим повезано са системом управљања.
Приликом повезивања СмартЛоггер-а на Етхернет прекидач преко оптичког кабла, максимална удаљеност комуникације је 12 километара (са опциони оптички модул од 100 Мбпс) или 10 километара (са опционим оптичким модулом од 1 Гбпс); када је повезан преко Етхернета кабл, максимално растојање је 100 метара.
СмартЛоггер подржава бежично умрежавање укључујући 4Г/3Г/2Г и ЛТЕ приватне мреже.

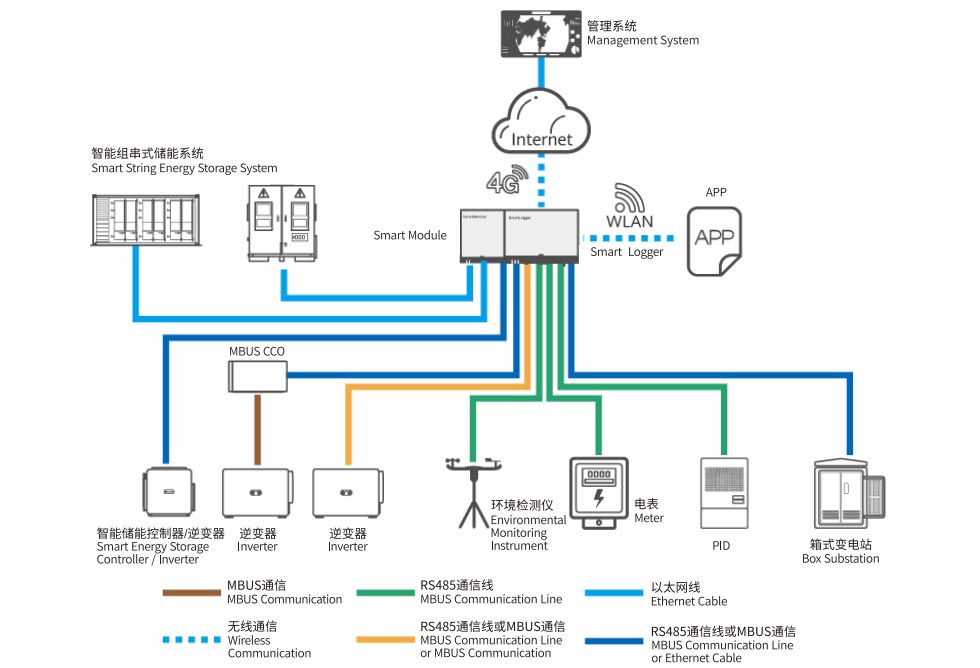

3.4Г умрежавање

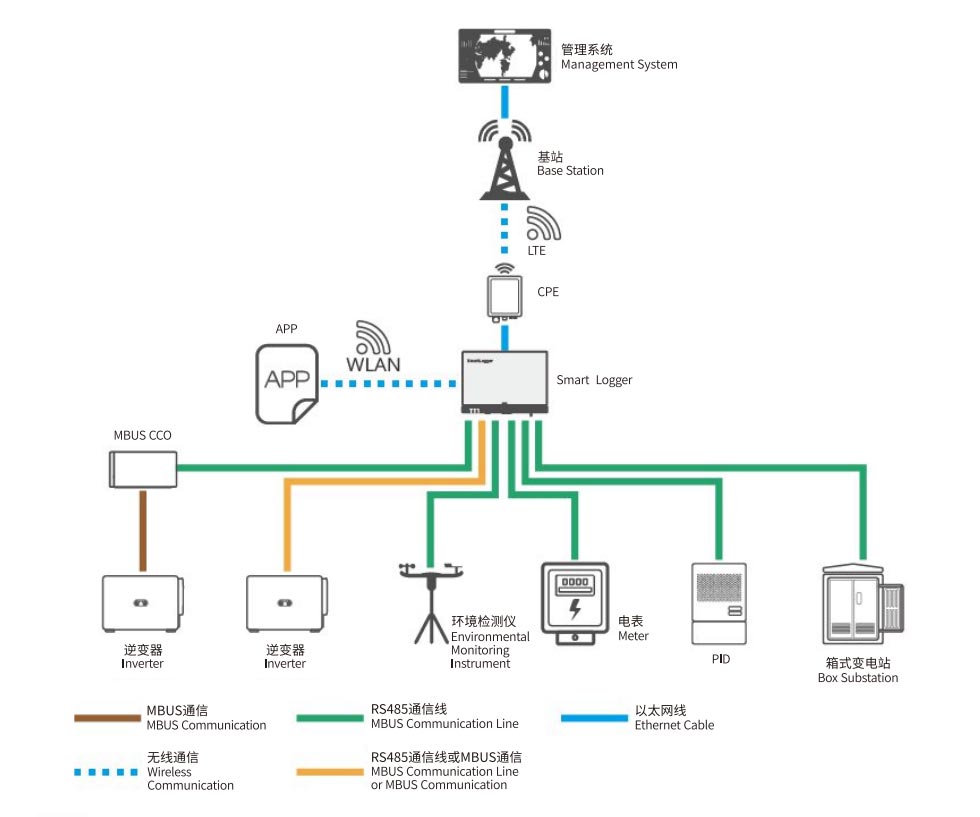

4.ЛТЕ Приватна мрежна мрежа

Напомена:
ВАН порт СмартЛоггер-а повезује се са ЦПЕ (опрема за потребе корисника) преко ПОЕ модула и ПОЕ пренапона заштитник.
ИП адреса СмартЛоггер-а и ИП адреса ЦПЕ-а морају бити постављене унутар исте подмреже.
