ДЦ АФЦИ комбинациона кутија 12 у 1 излаз

Комбинована кутија 1500 В ДЦ АФЦИ 12 у 1, испоручена из Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је 1500 В ДЦ агрегатна јединица са заштитом од лука, изграђена за фотонапонске уређаје. Изливена од легуре алуминијума стабилне на УВ зрачење премазане прахом и заптивена до ИП65 кућиште издржава приобални слани спреј и пустињске пешчане олује без корозија или улазак воде. Интерно, дванаест ДЦ ПВ осигурача дају индивидуалне струјна заштита од прекомерне струје, док је термо-магнетно обликовано кућиште прекидач (МЦЦБ) од 250 А обезбеђује кратак спој и преоптерећење изолација. ДЦ контактор омогућава даљинско искључивање из претварача или СЦАДА-е просторија, и двоструки СПД класе ИИ (±/ПЕ) стезаљке индуковане ударе грома. Ан интегрисана контролна јединица за праћење (МЦУ) узоркује сваки низ до дванаест Сензори струје са Холовим ефектом, два сензора напона и два НТЦ температуре сонде, омогућавајући поређење снаге у реалном времену, детекцију квара и брзо отварање у року од 50 мс. Сви подаци се извозе преко изолованог РС485 интерфејс са Модбус-РТУ протоколом и предњи ЛЕД/ЛЦД екран даје локални кодови аларма и хистограми стринг-струја. Фабрички ожичен позитив, негативне и ПЕ сабирнице одржавају поуздан континуитет уземљења, чинећи кутија есенцијална паметна изолација, заштита и чвориште података за велике ПВ поднизови до 12 × 20 А улаз.

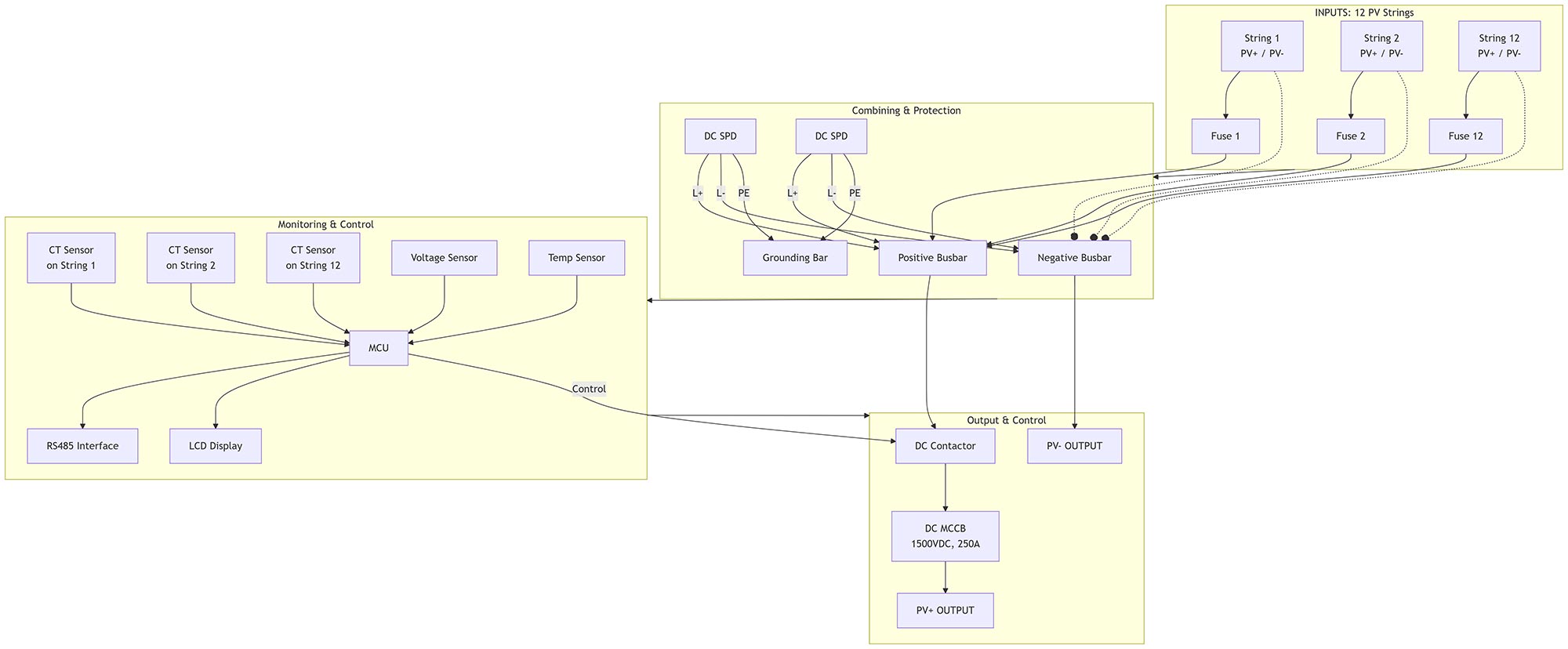

Дијаграм ожичења

Сценарији примене

ПВ поље употребне скале – Смарт суб-арраи чвориште

Постављена на постоље између редова трагача, кутија спаја дванаест жица од 1500 В у један 250 А хомерун. Појединачни ПВ осигурачи изолују неисправне жице док прекидач кућишта калупа обезбеђује кратак спој и преоптерећење заштита; ДЦ контактор прима сигнал брзог искључивања од претварач или СЦАДА, отварајући низ у року од 50 мс. Двоструки СПД-ови спајају муње пренапони на дугим ДЦ стањима и МЦУ, напајаним са 12 Халл ЦТ-ова, флаг-ац-фаулт сигнатуре и трендови дебаланса преко РС485 до контролне собе, изнајмљивање екипе за одржавање идентификују неисправан модул пре него што принос падне.

Велики комерцијални кров – Мулти-МППТ тачка агрегације

Баластирано на челичним носачима преко великих равних кровова, кућиште напаја а централни инвертер 250 кВ. Сензори напона и температуре прате низ здравље; ЛЦД приказује тренутне хистограме у реалном времену тако да менаџери објеката могу упоредите перформансе МППТ без отварања поклопца. ИП65 алуминијум отпоран 55 °Ц кровна топлота и киша, док контактор омогућава даљинско искључивање за безбедност ватрогасаца при кровним интервенцијама.

Агро-волтаична надстрешница – Повишени комбинатор за праћење

Окачен на стубове изнад редова усева, јединица издржава наводњавање магле и испарења амонијака. МЦЦБ управља налетима из дугачког кабла капацитивност када се трагачи поново покрену при изласку сунца; температурни сензори унутар кутији и на сабирничком аларму ако пораст топлоте кућишта пређе 20 К, активира се режим смањене снаге. Детекција квара лука спречава серијске лукове који би могли запалите суво лишће, а запечаћено алуминијумско кућиште задржава прашину и инсекте од делова под напоном.

Индустријско микромрежно двориште – предњи део за складиштење спојен на једносмерну струју

Подно фиксиран поред контејнера за батерије, комбинатор има 12 жица у 1500 В ДЦ магистралу која напаја ПЦС пуњач. Тренутни сензори то потврђују сваки низ подједнако доприноси циклусима пуњења; ако одступање прелази 5 % МЦУ сигнализира ЕМС-у да изједначи или изолује слабу жицу. МЦЦБ и контактор обезбеђује изолацију на две тачке за безбедно одржавање батерије, док СПД-ови штите осетљиве ИГБТ стекове од удара грома.
