Аутоматски минијатурни прекидач за поновно затварање

Минијатурни прекидач са аутоматским поновним затварањем испоручен из Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ. Има минијатурно коло прекидач као главни прекидач, опремљен ултра-малим интелигентним електрооператер са микропроцесором. Има функције за пренапон, акције поднапона, губитка напона и временског кашњења, са аутоматским поновно повезивање након опоравка напона. У складу је са техничким спецификације за дистрибуиране фотонапонске прекидаче повезане на мрежу: ГБ/Т 10963.1, ИЕЦ/ЕН 60898-1 и К/ГДВ 1972.

Карактеристично

Заштита од кратког споја
Заштита од прекорачења/под/губитка напона
након опоравка напона
10кА номинални прекидни капацитет
Време аутоматског затварања: 7с-10с

Тецхницал Параметер

Оперативно окружење

Висина:≤2000м;
Категорија инсталације:Ⅱ、Ⅲ;
Начин уградње: Уграђена вертикална монтажа на ДИН шину
Степен загађења:2.

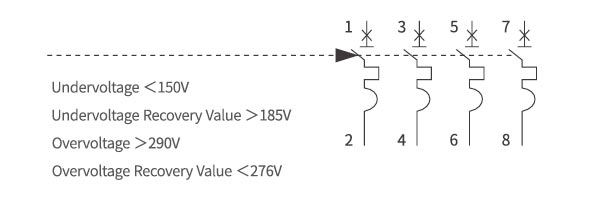

Дијаграм ожичења

Изглед и уградне димензије

Сценарији примене

1. Роофтоп & Ц&И Стринг ПВ системи

400 В/230 В, монофазни или трофазни стамбени и пословни кровови низови; монтира се унутар АЦ разводне кутије која се налази између жице инвертер и мерач за давање преоптерећења, кратког споја и аутоматски поновно затварање након опоравка мрежног напона.

2. Мрежни инвертер АЦ излаз

Фабрички уграђен од стране произвођача инвертера као стандардни заштитник наизменичне струје на 5-15 кВ једнофазни или трофазни модели од 10-30 кВ; 10 кА покрива прекидну моћ висока очекивана струја квара која се види на разводној табли.

3. Дистрибуиране мерне табле

Користи се као главни изолациони/МЦБ уређај унутар „ПВ мерача кутије“ који захтева Стате-Грид / Цхина Соутхерн Повер комуналних стандарда; искључење под напоном <150 В и пренапонско искључење >290 В гарантују аутоматско искључење када се мрежа повуче изван прозора против острва.

4. Цар-порт & Агриволтаиц Стрингс

Спољашњи спојни стубови где је ручно ресетовање незгодно; 20 000 циклуса механички век трајања и оцена –25 °Ц…+60 °Ц омогућавају неодржавање, сезонски операција.

5. Мали системи за складиштење засновани на батеријама

АЦ-цоуплед Ли-јон или ЛиФеПО₄ накнадна опрема; прекидач се отвара на батеријском претварачу прекоструја и поново се затвара када БМС сигнализира нормалан напон, елиминишући позиви купаца.

6. Улично осветљење и киосци за пуњење електричних возила

Напаја грану осветљења 32 А/40 А или пуњач нивоа 2 из истог ПВ-а кола; компактни 1П+Н или 3П+Н 54 мм/90 мм отисак штеди драгоцено кућиште простор.

7. Фарма и дистрибуција склоништа за телекомуникације

Пружа заштиту од поднапона за пумпе на мотор или телеком исправљачи који морају да се угасе када се сеоска слаба мрежа уруши, онда аутоматски се поново покреће када се линија поврати >185 В.

8. Преносиви ПВ скид и јединице за изнајмљивање

Генератори за изнајмљивање за брзо постављање за фестивале или градилишта; плуг-анд-плаи поновно затварање избегава ручну интервенцију сваки пут када се мрежа или штуцање генератора.
