1500В ДЦ заштитни уређај од пренапона

СИС5-40П 1500В ДЦ заштитни уређај од пренапона, испоручен од стране Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је 500–1500 В ДЦ, Т2 класе СПД са максималном струјом пражњења 40 кА и заштитом од напона ≤5,2 кВ ниво, са термо-искључивањем и даљинским управљачем за промену сигнални контакт за СЦАДА интеграцију, пројектован за отпорност на пренапоне ПВ низови употребних размера, контејнерски БЕСС и ЕВ пуњење велике снаге инфраструктуре.

Сценарији примене

1.Комуналне 1500 В соларне фарме

Унутар ДЦ ормана инверторских станица од 3,3 МВ, један СПД по МППТ улазу штити од директног и индиректног удара грома. Ниво заштите од 5,2 кВ испуњава 6 кВ координацију изолације, док се излаз са даљинским контактом напаја СЦАДА постројења за централизовано праћење пренапона.

2. Контејнеризовани БЕСС (2–5 МВх)

На кластер сабирници батерија од 1200–1500 В, СПД је монтиран на шину поред осигурачи; његов суви контакт за термичку раскид је упетљан у ПЦС кола за хитно заустављање, тренутно блокирајући претварач ако СПД поквари и спречавање ширења лука.

3.1500 В чворишта за ултра-брзо пуњење ≥360 кВ

И аутобус за исправљач 1500 В и камион за замену батерија од 1000 В кола су паралелна са СПД-овима, ограничавајући пренапоне од 2 кВ/µс од контактори велике снаге и заштитни 1700 В ИГБТ модули.

4. Агро-ПВ системи за праћење на планинском терену

Додаци мотора за праћење (1000 В) дуго раде уз жице од 1500 В удаљености; СПД, инсталиран у разводној кутији трагача, спречава индуковане скочи од спајања у струне и избегава ПИД и комбинаторску кутију распад изолације.

5. Оффсхоре ПВ боостер платформе

У горњој страни 1500 В ДЦ сабирне плоче, никловани бакарни терминали са премазом против сланог спреја се користе. Даљински сигнал се конвертује преко оптичким влакнима до копненог контролног центра, омогућавајући статус пренапона у реалном времену праћење 40 км од обале.

Тецхницал Параметер

Напомена: СПД категорије Т2 се првенствено користи у главним улазним ормарима дистрибутивни системи.

Додатни уређај

Уређај за изолацију грешака

Заштита од пренапона је опремљена уређајем за заштиту од квара. Када се заштитник поквари услед прегревања, овај уређај може аутоматски га искључите из електричне мреже док обезбеђује индикациони сигнал. Када заштитник ради нормално, индикатор прозор приказује зелено; након изолације квара, прозор се приказује црвено.

Алармни даљински сигнални уређај

Заштитник се може произвести са даљинским сигналним контактима. Овај уређај укључује скуп нормално отворених и нормално затворених контаката. Када је заштитник ради нормално, нормално затворени контакт је укључен. Ако један или више модула заштитника откаже, контакт ће се искључити нормално затворен до нормално отворен, активирање нормално отвореног контакта на послати сигнал грешке.

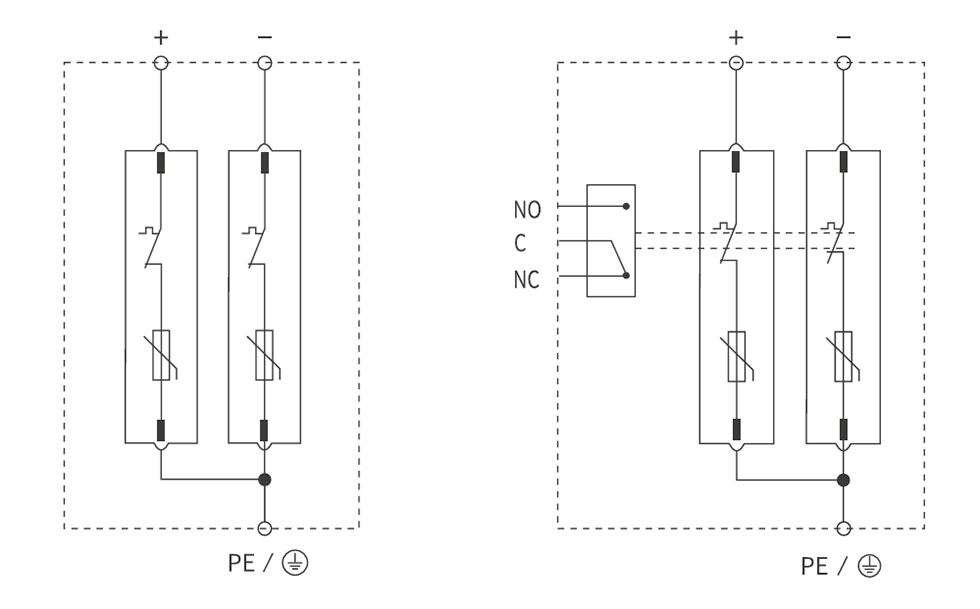

Дијаграм ожичења

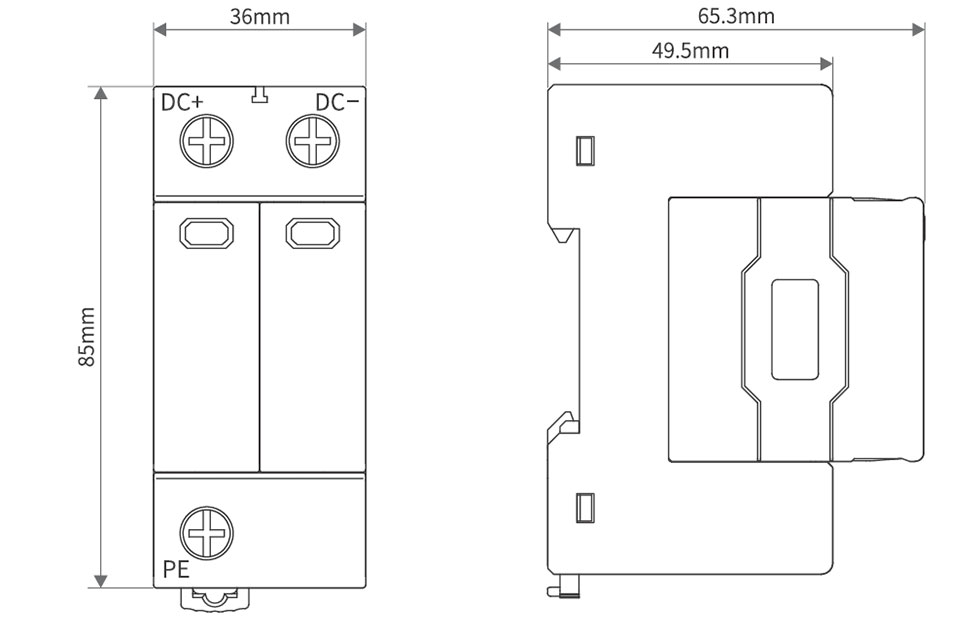

Изглед и уградне димензије
