1000В ДЦ уређај за заштиту од пренапона

Уређај за заштиту од пренапона СИС5-40П 1000В ДЦ, испоручен од стране Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је 500–1000 В ДЦ, Т2 класе СПД са максималном струјом пражњења од 40 кА и заштитом од напона ≤3,9 кВ ниво, дизајниран за стезање муње и пренапона у стамбеним зградама кровне ПВ жице, мале Ц&И соларне електране и кућно складиштење батерија система.

Сценарији примене

1. Стамбени кровни ПВ

Монтира се на једносмерну страну једнофазних или трофазних инвертора од 5–20 кВ, стеже индуковане муње и прелазне појаве; заштита 3,9 кВ ниво штити изолацију жице од 600–800 В, док ИП20 ДИН шина кућиште се уклапа у кућну разводну плочу.

2.Мале Ц&И соларне електране са металном палубом

У системима од 20–60 кВ, један СПД на две жице се уграђује у низ комбинаторска кутија. Контакти за даљински сигнал су паралелни и повезани са РС-485 порт претварача, шаљући аларме „СПД квар“ на мобилни телефон власника апликација и инспекције сечења на лицу места.

3. Кућне хибридне ПВ батерије

Између 48 В/51,2 В батерије и 600 В ДЦ магистрале све-у-једном претварача, СПД спречава пренапоне који се генеришу из батерије ДЦ-ДЦ фазе од рефлектовања до фотонапонских модула.

4.Цоммунити ДЦ пуњачи ≤80 кВ

На 750 В ДЦ магистрали која напаја модуле напајања, СПД потискује лучни лук пренапоне узроковане честим циклусима укључи/искључи, штитећи унутрашњи СиЦ МОСФЕТ-ови и Холови сензори.

5.Телеком торањ соларне ретрофитс

Оптерећење –48 В дели исту мрежу уземљења са 800 В ПВ магистралом; СПД зауставља кретање муње дуж доводних каблова у склониште, држање ББУ и транспортне опреме у ваздуху.

Тецхницал Параметер

Напомена: СПД категорије Т2 се првенствено користи у главним улазним орманима дистрибутивних система.

Додатни уређај

Уређај за изолацију грешака

Заштита од пренапона је опремљена уређајем за заштиту од квара. Када се заштитник поквари услед прегревања, овај уређај може аутоматски да га искључи из електричне мреже док даје сигнал индикације. Када заштитник ради нормално, прозор индикатора приказује зелено; након изолације квара, прозор се приказује црвено.

Алармни даљински сигнални уређај

Заштитник се може произвести са даљинским сигналним контактима. Овај уређај укључује сет нормално отворених и нормално затворених контаката. Када заштитник ради нормално, нормално затворени контакт је укључен. Ако један или више модула заштитника покваре, контакт ће се пребацити из нормално затвореног у нормално отворен, активирајући нормално отворени контакт да пошаље сигнал грешке.

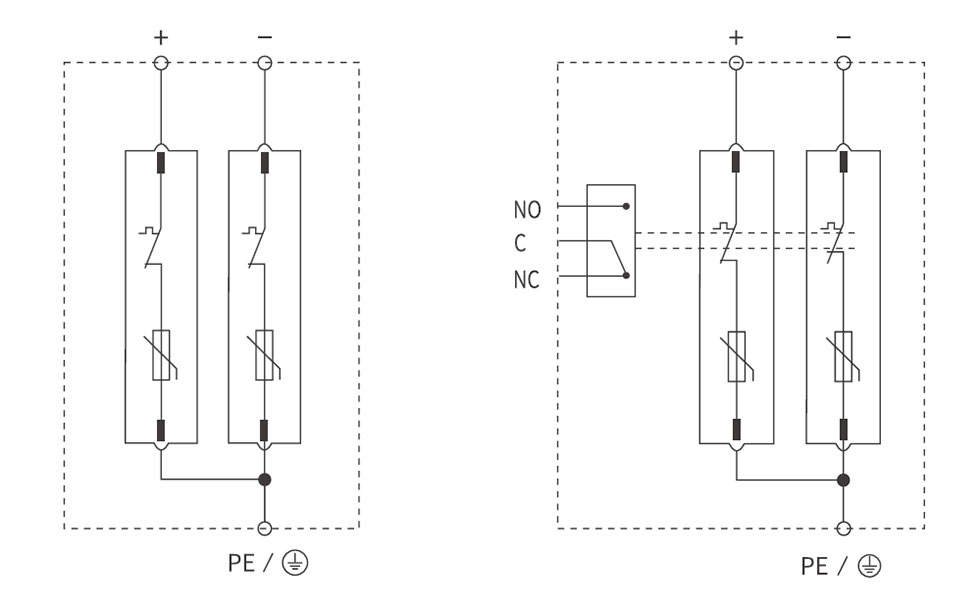

Дијаграм ожичења

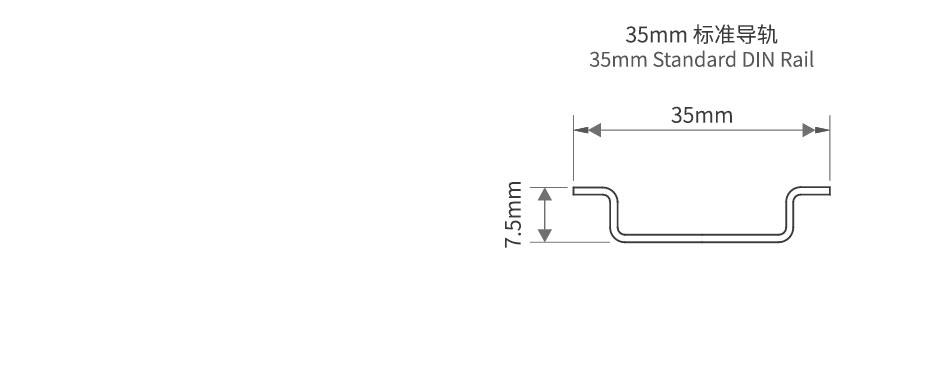

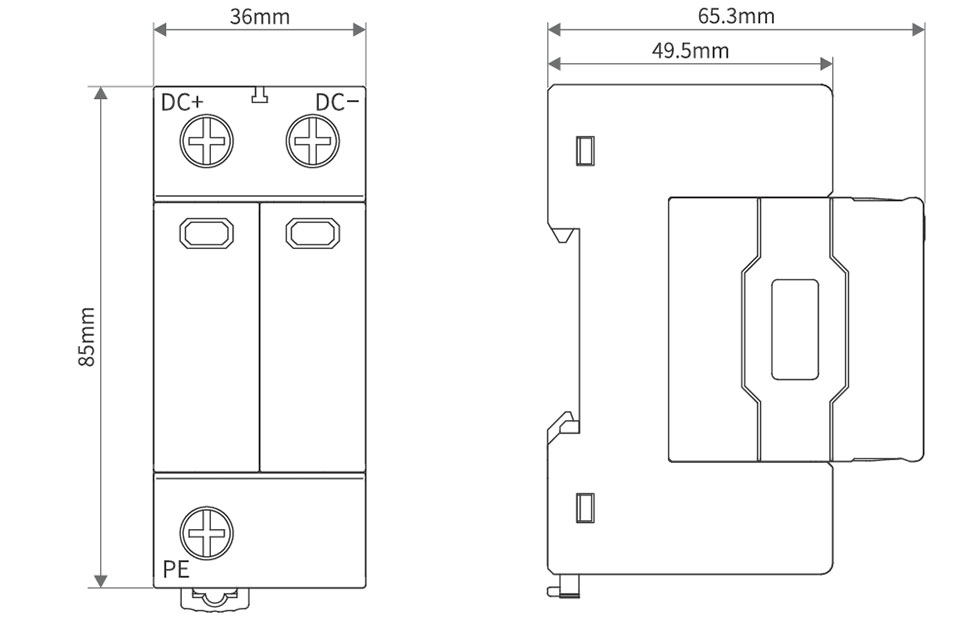

Изглед и уградне димензије
