Зашто је прекидач ножа 200-4000А критичан избор за изолацију снаге велике струје

Апстракт:Поуздана изолација је неопходна у индустријској дистрибуцији, складиштењу енергије, фотонапонским системима, инсталацијама генератора и другим електричним апликацијама велике струје. Тхе200-4000А прекидач ножаизСоутиаје дизајниран да обезбеди поуздано пребацивање и изолацију видљивог прекида за нисконапонске системе напајања. Са робусном конструкцијом, конфигурацијом сечива за различите јачине струје, калајисаним проводним компонентама и усклађеношћу са ГБ/Т 14048.3 и ИЕЦ/ЕН 60947-3, овај тип прекидача може да подржи захтевне захтеве електричне изолације док поједностављује одржавање и побољшава радну безбедност.

Садржај

• Шта је прекидач ножа 200-4000А?
• Зашто је изолација велике струје важна?
• Које су кључне карактеристике прекидача ножева 200-4000А?
• Које су главне спецификације и конфигурације?
• Где се може користити прекидач ножа 200-4000А?
• Како одабрати прави прекидач ножа?
• Како можете побољшати поузданост инсталације и одржавања?
• Често постављана питања
• Закључак

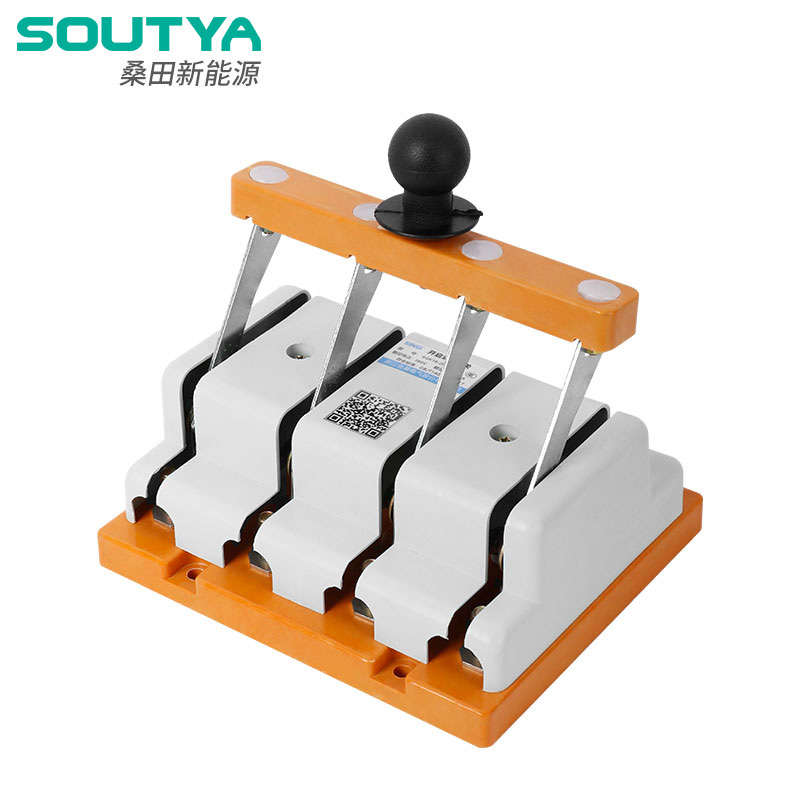

Шта је прекидач ножа 200-4000А?

A 200-4000А прекидач ножаје високострујни склопни и изолациони уређај намењен за нисконапонске електродистрибутивне системе. За разлику од конвенционалног контролног прекидача дизајнираног првенствено за честе операције, прекидач са ножем обезбеђује јасно физичко раздвајање између проводних компоненти када се отвори. Ова видљива изолација може бити посебно драгоцена током електричних инспекција, сервисирања, одржавања и процедура закључавања/означавања.

Серија СИК18 коју испоручује Соутиа покрива апликације са високом струјом и дизајнирана је за употребу у разводним кутијама, контролним панелима, главним искљученим позицијама, системима за складиштење енергије, фотонапонској опреми, секцијама аутобуса и инсталацијама повезаним са генератором. Објављене спецификације произвођача идентификују ГБ/Т 14048.3 и ИЕЦ/ЕН 60947-3 као применљиве стандарде.

За тимове за набавку, кључна вредност овог производа није само његова висока тренутна оцена. Прекидач комбинује способност ношења струје са једноставном механичком структуром и изолацијом видљивих прекида, што га чини погодним за апликације где је особљу за одржавање потребна јасно препознатљива тачка изолације.

Зашто је изолација велике струје важна?

Како електрични системи постају све већи, последице погрешне процедуре изолације такође постају озбиљније. Индустријски објекти, системи за складиштење енергије батерија, фотонапонске инсталације и генераторски системи могу укључивати значајне радне струје. Правилно одабран изолациони уређај помаже у успостављању контролисане тачке раздвајања пре почетка радова на одржавању.

Прекидач ножа велике струје може пружити неколико практичних предности:

• Јасна изолација:Физички положај сечива пружа лако препознатљиво отворено стање.
• Подршка за одржавање:Наменска тачка за искључење може да поједностави планиране сервисне процедуре.
• Компатибилност високе струје:Модели се могу одабрати према тренутним захтевима инсталације.
• Механичка једноставност:Основни механизам рада може смањити зависност од сложених електронских система управљања.
• Интеграција система:Прекидачи се могу уградити у разводне ормане, системе сабирница, ЕСС опрему и генераторске апликације.

На пример, Соутиа описује примене у ормарима за складиштење енергије од 0,4 кВ где се прекидач може инсталирати након главног прекидача да би се створио видљиви изолациони јаз након искључивања ПЦС-а.

Које су кључне карактеристике прекидача ножева 200-4000А?

Перформансе високострујног прекидача са ножем зависе више од његове номиналне ампераже. Контактна структура, притисак, проводни материјали, механичка конфигурација и услови уградње утичу на дугорочну поузданост.

1. Различите конфигурације сечива

Према подацима о производу Соуиа, верзије 200А и 400А користе појединачне ножеве, док верзије 600А, 1000А и 1500А користе двоструке ножеве. Ова конфигурација омогућава да се проводна структура прилагоди различитим нивоима струје и механичким захтевима.

2. Повећани контактни притисак

Лиснате опруге су постављене на обе стране лопатица како би се одржао контактни притисак. Стабилан контактни притисак је важан јер лош контакт може повећати отпор, генерисати топлоту и смањити електричну поузданост.

3. калајисане проводне компоненте

Оштрице, спојне плоче и контакти су калајисани. Ова површинска обрада је намењена побољшању површинске заштите и перформанси контакта жичаних веза, што је посебно важно у захтевним електричним окружењима.

4. Изолација видљивог прекида

Једна од најпрактичнијих предности ножног прекидача је могућност да се визуелно потврди да је проводни пут одвојен. Ова функција је посебно корисна када је особљу за одржавање потребна очигледна физичка индикација изолације.

5. Флексибилност дизајна високе струје

За веће инсталације, вредности струје могу се проширити на хиљаде ампера. Ово чини категорију производа релевантном за системе сабирница великог капацитета, велику опрему за складиштење енергије, комуналну инфраструктуру и апликације генератора.

Које су главне спецификације и конфигурације?

Приликом оцењивања а200-4000А прекидач ножа, купци би требало да упореде електричну снагу, распоред ножева, предвиђену примену, положај уградње и применљиве стандарде уместо да бирају модел само на основу максималног броја струје.

Пошто објављена страница производа не пружа све детаљне електричне параметре за сваку снагу до 4000А, купци би требало да затраже тачан технички лист за потребну струју, напон, распоред полова, метод инсталације и примену пре него што дају производну наруџбу.

Где се може користити прекидач ножа 200-4000А?

Широк опсег струје чини овај тип прекидача погодним за вишеструке електричне апликације велике струје. Соутиа посебно идентификује неколико репрезентативних сценарија.

Индустријски системи за складиштење енергије

У индустријским ЕСС орманима, ножни прекидач може послужити као изолациона тачка видљивог прекида након главног прекидача. Ово омогућава техничарима да успоставе јасно препознатљиву тачку раздвајања током одржавања.

Изолација секције нисконапонске сабирнице

Верзије велике струје као што су 2000А, 2500А и 3150А могу се користити за апликације за изолацију сабирница. Соутиа описује ове конфигурације као погодне за апликације са нисконапонским сегментима сабирница где је механичка изолација важна.

Апликације за ПВ комбинаторе

Прилагођене конфигурације се могу користити за једносмерну изолацију у фотонапонским системима. Међутим, када се користи у фотонапонском окружењу, прекидач мора бити изабран посебно према напону система, захтевима ДЦ прекидача, карактеристикама лука и применљивим стандардима.

Изолација генератора и комуналних услуга

Прекидачи ножа се такође могу поставити узводно од опреме за аутоматско пребацивање у генераторским апликацијама. Физичка изолациона тачка може помоћи у спречавању ненамерног повратног напајања током операција одржавања. Соутиа идентификује конфигурацију 3150А за системе генератора као један пример примене.

Како одабрати прави прекидач ножа?

За тимове за инжењеринг и набавку, избор исправног модела захтева процену на нивоу система. Узмите у обзир следеће факторе:

1. Називна струја:Одредите континуирану радну струју и потребну маргину за пројектовање.
2. АЦ или ДЦ апликација:Потврдите да ли је изабрана конфигурација посебно погодна за предвиђени тип струје и напон.
3. Оцена напона:Проверите компатибилност са стварним напоном система.
4. Захтеви за отпорност на кратки спој:Процените очекивану струју квара и потребно трајање отпора.
5. Конфигурација оштрице:Потврдите да ли је одговарајући распоред са једним или два ножа.
6. Димензије уградње:Проверите простор у ормару, распоред сабирница, терминале и радни приступ.
7. Метод рада:Узмите у обзир локацију ручке, предње операције, захтеве за закључавање и закључавање/означавање.
8. Стандарди и сертификати:Потврдите усклађеност са стандардима које захтева одредишно тржиште и пројекат.

Такође је важно разликовати прекидач ножа од прекидача. Прекидач се првенствено бира за функције пребацивања и изолације и не треба га аутоматски сматрати заменом за заштиту од прекомерне струје или кратког споја. Дизајнери система треба да га координирају са одговарајућим заштитним уређајима узводно и низводно.

Како можете побољшати поузданост инсталације и одржавања?

Чак и робустан ножни прекидач може лоше да ради ако је неправилно инсталиран или се неадекватно одржава. Електроинжењери и тимови за одржавање треба да поштују упутства за инсталацију произвођача и важеће прописе о електричној безбедности.

• Проверите да ли оцена прекидача одговара стварним системским захтевима.
• Уверите се да су сви прикључци правилно затегнути у складу са захтевима произвођача.
• Повремено проверавајте контактне површине на контаминацију, оксидацију, прегревање или абнормално хабање.
• Проверите да ли се радни механизам креће глатко без превеликог отпора.
• Одржавајте адекватан размак и спречите случајни контакт са компонентама под напоном.
• Користите одговарајуће процедуре за закључавање/означавање током одржавања.
• Никада немојте руковати прекидачем изван његове специфициране електричне снаге или услова примене.

За критичне инсталације, периодичне инспекције треба да буду укључене у програм превентивног одржавања локације. Квалификовано особље треба да испита сваки ненормалан пораст температуре, промену боје, оштећену изолацију, лабав спој или механичку деформацију.

Често постављана питања

Које су тренутне оцене доступне за прекидач ножа 200-4000А?

Серија производа покрива широк опсег од 200-4000А. Објављена страница посебно идентификује конфигурације са једном оштрицом за 200А и 400А и конфигурације са две оштрице за 600А, 1000А и 1500А. За потребе веће струје, купци треба да потврде тачан модел и конфигурацију код произвођача.

Које стандарде следи прекидач ножева СИК18?

Соутиа наводи да је серија СИК18 дизајнирана према ГБ/Т 14048.3 и ИЕЦ/ЕН 60947-3. Захтеви за сертификацију и усклађеност специфичних за пројекат и даље треба да буду потврђени пре набавке.

Може ли прекидач са ножем заменити прекидач?

Не генерално. Прекидач је углавном намењен за укључивање и изолацију. Прекидачи обезбеђују заштитне функције као што су прекид преоптерећења и услови кратког споја. Два уређаја могу да раде заједно као део координисаног система електричне заштите.

Где се обично инсталира високострујни ножни прекидач?

Типичне примене укључују индустријске ЕСС ормаре, нисконапонске сабирнице, фотонапонску електричну опрему, разводне кутије, контролне табле, системе генератора и главне положаје за искључење.

Шта треба да потврдим пре куповине прекидача ножа 200-4000А?

Потврдите називну струју, радни напон, АЦ/ДЦ примену, распоред полова, захтеве за отпорност на кратки спој, димензије уградње, начин повезивања, радни механизам, стандарде и све захтеве за сертификацију специфичне за пројекат.

Закључак

Тхе200-4000А прекидач ножаје практично решење за високострујно пребацивање и видљиву електричну изолацију где су важни поуздани механички рад и јасно раздвајање одржавања. Соутиа СИК18 серија комбинује вишеструке струјне конфигурације, контактни притисак лиснатих опруга, калајисане проводне компоненте и апликације које обухватају индустријске ЕСС, фотонапонске системе, нисконапонске сабирнице и генераторске инсталације. За инжењере и професионалце у области набавке, избор исправног модела увек треба да почне са стварним електричним параметрима и безбедносним захтевима пројекта.
