ДЦ изолаторски прекидач

СИДСЦ-32 ДЦ изолаторски прекидач, који је испоручио кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, обезбеђује 1 500 В ДЦ, 32 А преклопну способност са отпорношћу на кратки спој од 1 200 А за кутије за соларне комбинаторе и дистрибутивне системе једносмерне струје.
▶ Компактна структура и модуларни дизајн. Свако коло је независно распоређено на посебном слоју, обезбеђујући већу сигурност.
▶ Двоструки контакт ротирајући прикључак са самочистивим дизајном, који продужава животни век производа.
▶ Ожичење у тунелском стилу, нуди флексибилност и практичност.
▶ Снажна прилагодљивост околини, способна да поуздано ради у температурном опсегу од -40 до 85 °Ц.
▶ Примењује се у фотонапонским комбинованим кутијама и фотонапонским системима повезаним на мрежу.

Пошаљи упит

Опис производа

СИДСЦ-32 ДЦ изолаторски прекидач са извлачењем, испоручен од произвођача из Кине Зхејианг Соутиа Нев Енерги ЛЛЦ, је ротациони изолатор од 1500 В ДЦ, 32 А са двоструким прекидом, ротирајућим контактима који обезбеђују брзо гашење лука и висока поузданост. Са оценом отпорности на кратак спој од 1200 А и 8 мм контактног размака, дизајниран је за безбедну изолацију кола у соларном комбинатору кутије, жице батерија и системи за складиштење енергије.

Карактеристично

Двоструки контакт ротациони прикључак
ИП66 заштита
Неполарност
Схорт Арц
Материјал отпоран на пламен

Сценарији примене

1.ПВ комбинатори

Монтирана између жица и инвертера, ротирајућа ручка истовремено искључује позитивне и негативне проводнике; контакти са двоструким прекидом обезбеђују 1500 В ДЦ изолацију без лука и омогућавају инсталатерима видљиву паузу потребно за безбедно одржавање.

2.Баттери Енерги Стораге ДЦ Панели

Инсталиран на сабирници батерије, изолатор може прекинути ДЦ на страни батерије у једном брзом покрету; његов 1200 А кратак спој оцена отпорности на прављење издржи обрнуте струје квара током нужде гашења.

3.Фаст-Цхаргинг Пилес

Унутар брзих пуњача од 800 В, 4-полна верзија раздваја два независна напајање батерија. Неполарни дизајн подржава двосмерни пуњење/пражњење, док ИП66 кућиште обезбеђује дуготрајно коришћење на отвореном поузданост.

4. Комерцијалне и помоћне стране инвертера ДЦ

Када је инвертеру потребан сервис или замена, СИДСЦ-32 даје јасан тачка лома, спречава оштећење лука на терминалима, и ради од –40 °Ц до +85 °Ц за пустиње или биљке на великим висинама.

5. Подјединице за складиштење у контејнерима

Користи се као прекидач за одржавање на нивоу кластера заједно са осигурачима или прекидачима, ствара двостепену шему изолације – осигурач плус изолатор – ограничавајући нестанак обим и побољшање укупне доступности система.

Тецхницал Параметер

Модел бр.		СИДСЦ-32
Називни напон изолације	Вдц	1500
Конвенционална струја грејања	A	32
Називни импулсни отпорни напон	Вдц	8000
Ицв Називна краткотрајна отпорна струја	A	780
Називна способност кратког споја	A	1200
Отпор контакта	мΩ	≤3
Отпор изолације	мΩ	≥50
Максимална површина кабла (укључујући краткоспојник)
Једножична или стандардна	мм²	4-10
Обртни момент
Притезање завртња терминала М4	Нм	1.2-1.8
Преклопни обртни момент	Нм	12:00 укључено, 9:00 искључено
Положај дугмета прекидача	Нм	12:00 укључено, 9:00 искључено
Механички живот		10000
Електрични век, радна фреквенција		300 пута/200 пута/сат
Електрични век, радна фреквенција		300 пута/200 пута/сат
ДЦ Полес		2、4
Удаљеност контакта (раздаљина полова)	мм	8
Радна температура	℃	-40 до+85
Температура складиштења	℃	-40 до+85
Ниво загађења		3
Класа пренапона		Ⅲ
ИП класа са водоотпорном кутијом		ИП66

Параметри ожичења

Модел	Стринг	Поле	(УтилизатионЦатегори)ДЦ-ПВ1ДЦ-ПВ2ИЕЦ/ЕН60947ГБ/Т14048.
			300В		600В		800В		1000В		1500В
			ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2
СИДСЦ-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
СИДСЦ-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
СИДСЦ-32/4С/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСЦ-32/4Б/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСЦ-32/4Т/32	1	4	32	32	32	32	32	32	32	32	32	32

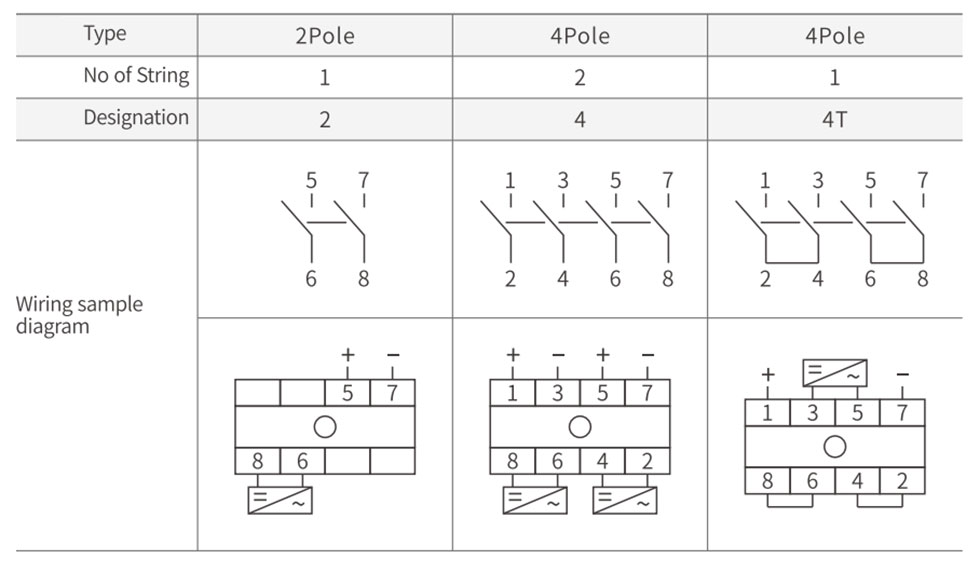

Дијаграм ожичења

DC Drawout-Type Isolator Switch

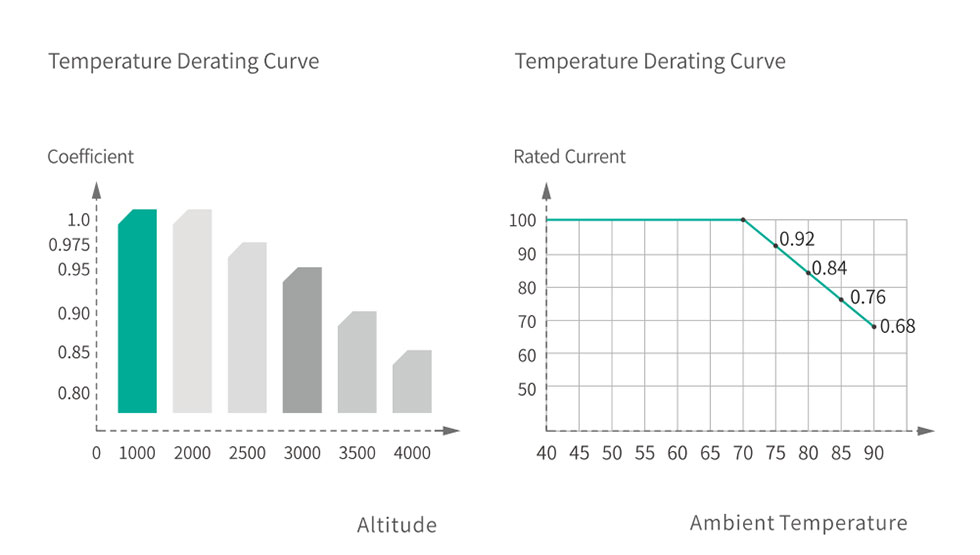

Крива смањења вредности

DC Drawout-Type Isolator Switch

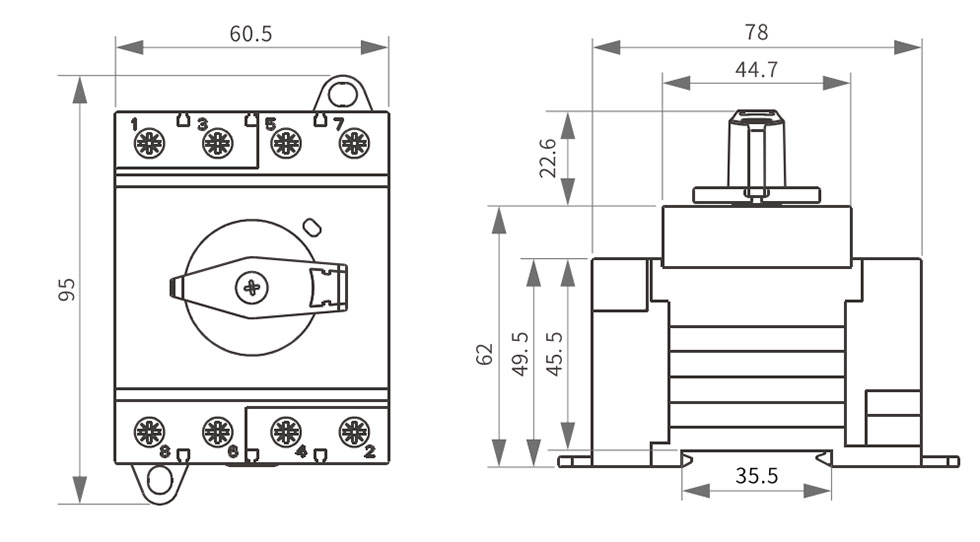

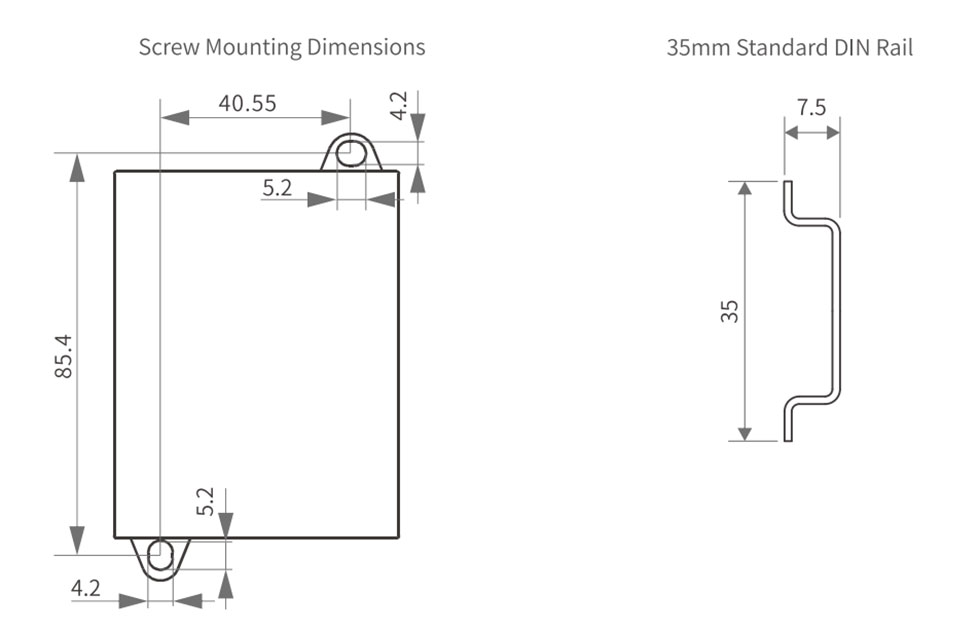

Изглед и уградне димензије

DC Drawout-Type Isolator Switch
