ДЦ 1000В држач осигурача

СИФ5-ДЦ 1000В држач осигурача из Соутиа нуди поуздану заштиту са ЦЕ сертификатом. Контактирајте нас данас за конкурентну понуду!, коју испоручује кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, обезбеђује заштиту од 1000 В ДЦ, 2–32 А са 20 кА прекидног капацитета за соларну кутију за комбиновање.
Кључне карактеристике
Светлосна индикација, јасно се зна стање жице осигурача.
Отворите ручку, може се повући нагоре, лакше је заменити жицу осигурача.
Заковица плус ултразвучно заваривање чвршће, ожичење се не цепа.
Примена у ПВ комбинованој кутији.

Пошаљи упит

Опис производа

СИФ5-3ДЦ 1000В држач осигурача из Соутиа нуди поуздану заштиту са ЦЕ сертификатом. Контактирајте нас данас за конкурентну понуду! из Кине произвођача Зхејианг Соутиа Нев Енерги ЛЛЦ је 1000 В ДЦ, 2–32 А, 20 кА прекидни уређај за 3-15 кВ стамбене ПВ комбинатор-кутија .

Карактеристично

Оклоп осигурача серије СИФ5 је направљен од материјала високе тачке топљења ПА66, што је сигурније и поузданије.
Топљиво језгро је талина променљивог попречног пресека од чистог сребрног лима капсулиран у цев за топљење од порцелана високе чврстоће. Топљење цев је пуњена хемијски обрађеним кварцним песком високе чистоће и специјал третиране хемикалије као средства за гашење лука. Два краја талине су чврсто спојен са завршним поклопцима тачкастим заваривањем.

Сценарији примене

1. Стамбени кровни ПВ (3–15 кВ)

Одговара 1000 В ДЦ кутијама за једнофазне 5–10 кВ или трофазне 10–15 кВ системи; Картице осигурача 10,3 × 38 мм одговарају уобичајеним осигурачима од 6–25 А.

2. Соларни комплети за мале надстрешнице и балконе

Напон од 1000 В покрива 2–4 низа модула од 450 В; компактни 1П изолатор штеди простор у пластичним ИП65 кућиштима монтираним испод модула.

3.Хибридна кола инвертер-батерија за домаћинство

Изолује 48 В/51,2 В гомиле батерија које се повећавају до 600–800 В ДЦ магистрале унутар 5–10 кВ хибридне јединице; Прекид од 20 кА управља кратким кваровима батерије.

4. Домаћи ЕВ АЦ пуњачи (7–11 кВ)

Када пуњачи користе интерну 800 В ДЦ ПФЦ магистралу, СИФ5-32П обезбеђује одржавање изолација пре кондензатора ДЦ везе.

5. ДЦ осветљење мале снаге / баштенске микро мреже

Штити 380 В/750 В ДЦ баштенске или уличне аутобусе који се напајају малим ПВ стубовима; ПА66 кућиште издржава од -40 °Ц до +90 °Ц на отвореном.

Тецхницал Параметер

Модел	СИФ5-32П
Број полова	1П
По стандарду	ИЕЦ60269-1 ИЕЦ60269-6


Називни радни напон Уе ВДЦ	1000ВДЦ
Називна струја Ин А	2-32А
Прекидни капацитет кА	20 кА
Ниво заштите	ИП20
Ожичење Мм²	1-10мм²
Опсег радне температуре	-40℃~+90℃

Висина	≤2000м
Релативна влажност	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Инсталационо окружење	Нема значајних вибрација и удара

Категорија инсталације	Класа ИИИ

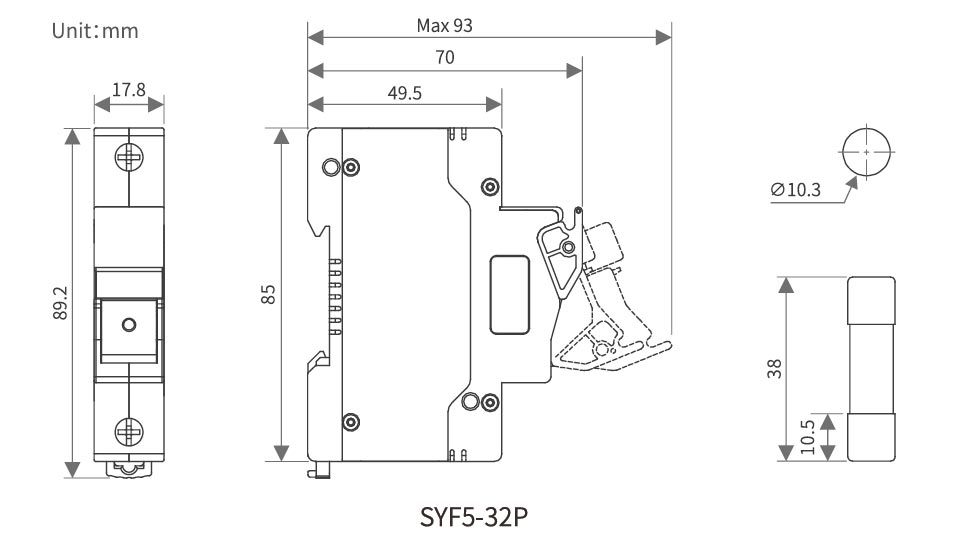

Изглед и уградне димензије

DC 1000V Fuse Holder

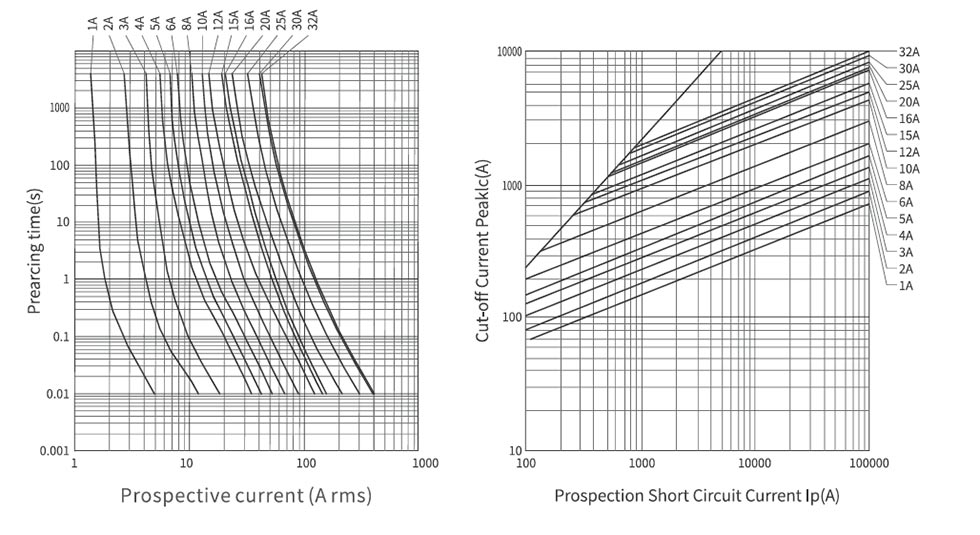

ДЦ дијаграм ожичења

DC 1000V Fuse Holder

Величина језгра осигурача (мм)	Називна струја (А)	Називни напон (В)	Губитак снаге		Јоуле интеграл
			Губитак снаге		Јоуле интеграл
			0,7 ин (В)	1.01н (В)	Лук предњи џул интеграл П'т(А²с)	Укупни интеграл џула топљења И²т(А²с)
			0,7 ин (В)	1.01н (В)	Лук предњи џул интеграл П'т(А²с)	Укупни интеграл џула топљења И²т(А²с)
10,3к38	2	1000	0.8	1.72	2	3.3
10,3к38	3	1000	0.96	1.77	3	11
10,3к38	4	1000	1.1	1.86	5	27
10,3к38	5	1000	1.15	1.95	7	46
10,3к38	6	1000	1.24	2.08	12	89
10,3к38	8	1000	1.32	2.25	7	31
10,3к38	10	1000	1.41	2.39	9	68
10,3к38	12	1000	1.49	2.64	17	136
10,3к38	15	1000	1.54	2.91	28	215
10,3к38	16	1000	1.58	2.97	32	255
10,3к38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3к38	30	1000	2.35	4.41	106	821
10,3к38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3к85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3к85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14к85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14к85	50	1500	7.25	13.65	155	920
