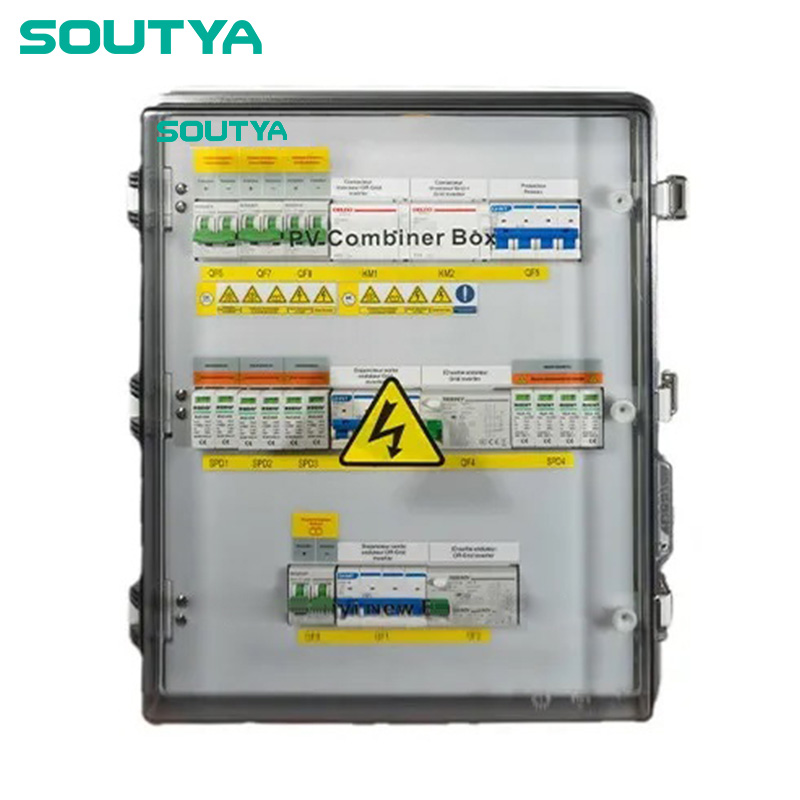

7кВ АЦ оптичко складиште Интегрисана кутија

Интегрисана кутија за оптичко складиштење од 7кВ АЦ, коју испоручује кинески произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је једнофазна фотонапонска-батеријска-мрежа хибридна дистрибутивна јединица конструисана од УВ стабилизованог поликарбоната кућиште и заптивање са ИП65 за издржљиву унутрашњу или спољашњу монтажу. Тхе кућиште интегрише два 600 В ДЦ уређаја за заштиту од пренапона и три 2-полна ДЦ прекидачи који обезбеђују заштиту од пренапона и прекида оптерећења двоструком ПВ-у жице плус један низ батерије, док су фабрички ожичени позитивни, негативни и ПЕ сабирнице обезбеђују поуздан континуитет уземљења. На страни од 230 В АЦ садржи два 2-полна АЦ МЦБ-а, један 275 В АЦ СПД, два АЦ контактора за мрежно/острво пребацивање и један 2-полни РЦЦБ 40 А 30 мА тип А, све фабрички монтиран на ДИН шину иза ватроотпорне преграде. Пројектовано за једнофазне ПВ-плус-БЕСС апликације од 7 кВ, то је неопходно комбиновање, отпорност на пренапоне, заштита од земљоспоја и ручна изолација у један зидни ормар који се може закључати.

Сценарији примене

1. Ретрофитс ПВ-Плус-Баттери стамбених објеката

Једнофазна снага од 7 кВ одговара типичним кровним системима у домаћинству (4–7 кВп) и литијумске батерије од 5–10 кВх, дајући власницима кућа плуг-анд-плаи чвориште који комбинује ПВ генерацију, пуњење/пражњење батерије и резервну мрежу једна ИП65 кутија за монтирање на зид поред претварача.

2. Мале комерцијалне продавнице и кафићи

Мала дубина и провидна врата која се могу закључати омогућавају монтажу у равни са спољашњим зидови; интегрисани РЦЦБ и СПД штите касе, расхладне и Ви-Фи опрема од удара грома и земљоспоја уз задржавање три извора напајања видљиво изолована за особље за одржавање.

3. Цар-порт & Гараге надстрешнице

Двоструки АЦ контактори се аутоматски пребацују између мрежног и острвског режима, омогућавајући ауто-порт да ради као пуњач за хитне случајеве током прекиди; УВ-стабилизован поликарбонат преживљава издувну топлоту и прање под притиском.

4. Пољопривредне помоћне зграде и викендице

Фабрички ожичене ДЦ и АЦ магистрале смањују време монтаже на лицу места за приземни или кровни низови; фармери могу искључити ПВ, батерију или струјне кругове независно при сервисирању пумпи, осветљењу или изнајмљивању за одмор кабине.

5. Лакоиндустријски углови на крову

30 А ДЦ прекидачи и 63 А АЦ путеви прихватају велике жице и будућност проширење батерије, док једнофазни излаз храни локалну дистрибуцију плоча без надоградње на трофазно напајање—идеално за 380 В локације које потребно је само 230 В критичних оптерећења.
