1000В ДЦ комбинована кутија 6 Ин 2 Оут Тип изолатора

1000В ДЦ комбинована кутија 6 Ин 2 Оут Тип изолатора, испоручена из Кине произвођач Зхејианг Соутиа Нев Енерги ЛЛЦ, је комбинациона јединица од 1000 В ДЦ ПВ са ватроотпорним ПЦ кућиштем и ИП66 заштитом која обезбеђује висока издржљивост и поуздане перформансе на отвореном. Уређај се интегрише критичне сигурносне компоненте укључујући 2 ДЦ уређаја за заштиту од пренапона, 12 ДЦ држачи осигурача и 2 изолаторска прекидача кавезног типа. Дизајниран је да пружају свеобухватну заштиту изолације, заштиту од цурења и уземљење заштита у 6-струким фотонапонским системима.

Тецхницал Параметер

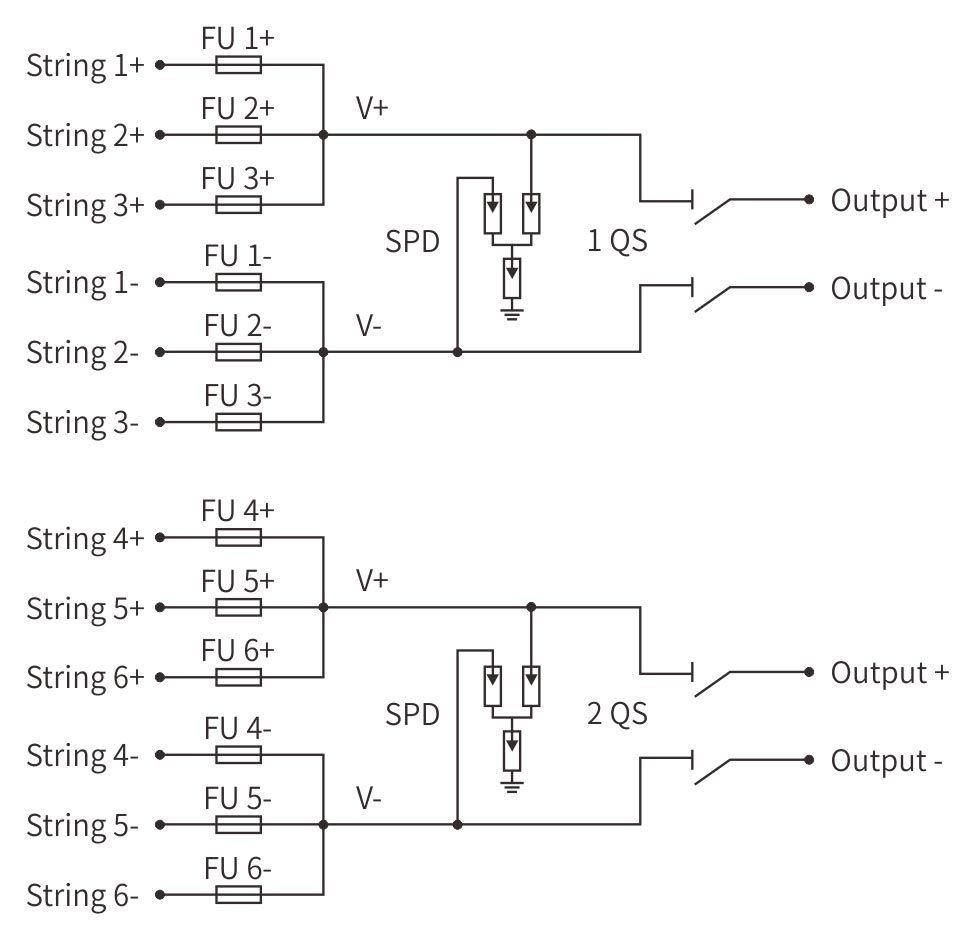

Дијаграм ожичења

Сценарији примене

1. Велики комерцијални и индустријски кров

Ова кутија за комбиновање је идеална за велике комерцијалне кровове (нпр. фабрике, складишта, тржни центри) који подржавају до шест фотонапонских жица.. Кутија их котрља у два независна излаза, тако да се велика оптерећења могу поделити између инвертера док двоструки изолаторски прекидачи дају закључавање за неколико секунди. ИП66 штити од прашине, влаге и топлоте крова током целе године.

2.Утилити-Сцале соларни блокови

Клизи на столове за праћење у блоковима од 10–100 МВ. Шест поднизова се укључује, два хомерун кабла излазе – сваки са сопственим изолатором – омогућавајући тимовима за О&М да искључе половину блока ради замене струна без додиривања остатка. Двоструки СПД-ови упијају оближње ударе грома.

3. Пољопривреда велике снаге

Обујмице за штале или поља са наводњавањем где шест жица напаја пумпе, расхладне уређаје и сушаре за зрно. Појединачни осигурачи по низу спречавају земљоспој у једној бразди да искључи цео вод за усев. УВ стабилна ИП66 шкољка смеје се прашини од ђубрива и свакодневном прању.

4.Солар-Стораге Хибридс

Монтира се на кућиште батерије: шест жица унутра, излаз А на хибридни инвертер, излаз Б на МППТ пуњач. Свака нога се може изоловати окретањем сопствене ручке, тако да техничари могу заменити батерије или поново покренути претварач без потамњивања критичног оптерећења.

5. Удаљене телеком / Офф-Грид станице

Каишеви за стуб иза шест танких панела који напајају редундантне ДЦ прстенове за радио и сензоре. Ватроотпорно, ИП66 кућиште преживљава -40 °Ц ноћи и пустињско сунце, док две излазне ноге одржавају комуникациону опрему у животу чак и када је једна страна спуштена за сервис.
